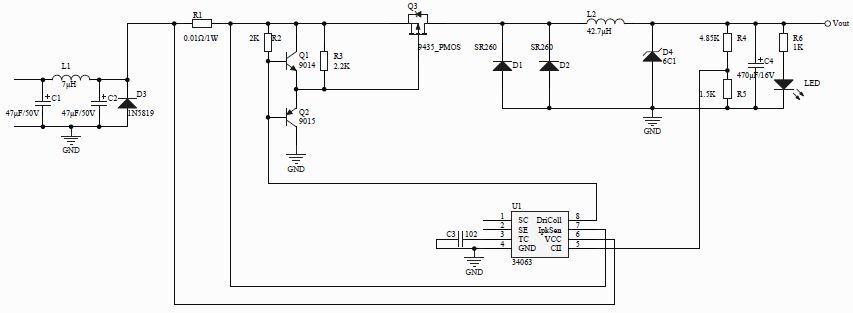

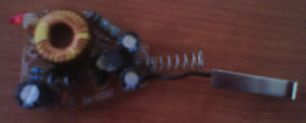

輸入端很地道，用π型濾波

我的問題是Q1有什么作用？

用來快速關斷Q3的，這個電源用料還可以。

擔心Q1，Q2有同時導通的危險，可能只有1us

DCDC采用33063，這個芯片很便宜

從線路上分析，電壓下降時，Q1的基極電壓低于發射極電壓，Q1是截止的，電壓上升時，Q2的基極電壓高于發射極電壓，Q2也是截止的，考慮到輸出是容性負載，電壓不突變，所以Q1 Q2應該有2個 "共同截止" 的時候。
但是我比較迷信張老師的權威，既然上面說了，肯定是有一定的道理，于是按照樓主的圖紙中的R2 R3 Q1 Q2 搭了一個電路，R2我用的是2.2K的電阻，實際測試，當Q1 Q2就按圖上那樣時，輸出電壓等于12V，當基極電壓為6V的時候，輸出是6.68V，當基極電壓是0V的時候，輸出電壓是0.68V。不過還沒有掛一個等效電容，以及沒有測試瞬態，瞬態只在大腦里面"仿真"了一下，得出的結論是Q1 Q2應該有2個 "共同截止" 的時候。
具體情況還請張老師指點。

當Q1的基極高于Q2的基極1.4V時就同時導通了。（好像不可能吧）

擔心Q1，QG2有同時導通的危險，可能只有1us

試著分析：BJT不像MOS/IGBT管那樣，開通時快，關斷時慢。由因?yàn)殡妷簽?2V及R2的作用，Q1導通時本來電流就不大沒有超過額定電流，此時就是Q2也導通的瞬間，直通電流也不會超過額定電流值。
結論：沒有必要擔心。

這么看來，在2樓的圖中，U1的第二腳應該接地。

樓上討論的是開關控制部分，
但你5樓擔心的是驅動部分，可以分開來討論。
這種驅動我以前也用過，也像你一樣擔心過，那大概是10來年前的事情，記得當時仔細分析過，仿真過，而且做過實驗，得出的結論是不會2管同時導通。
所以才在6樓給你肯定的回復。
但maychang大俠也在7樓說了 “Q1Q2必有“共同導通”存在。”
因此我又重新重視這個問題了，可別小看這個驅動電路，在大電流的場合至關重要。

合理啊，具體要看那個PMOS管的Vgs是多少V啊，
按現在1.2V的壓降來計算的話是 12V-1.2V=11.08V，因?yàn)槭荘mos，所以是-11.08V，這個電壓足夠PMOS飽和導通了！
