51的單片機在上電的時候會誤動作，這個我有體會。當時做的東西是氣動測試設備，上電的時候汽缸會瞬間動作，弄壞了我好幾個機構件，夠郁悶。后面無奈，選PIC的單片機了。

一般的復雜系統都有一個上電順序（內有多個電源）。通常是由前到后（輸入通道至輸出通道），由內到外（核心到外圍）地上電。輸出和外圍的設計有個原則——即“失電安全原則”，確保在無電源供電時處在相對安全的狀態。采用這樣的上電次序，就能確保系統的上電安全。

高阻狀態等同于單片機引腳和地接了一個大電阻，這樣才不會對外部電路造成太大影響。
上電高阻狀態是比較好的。用51的話，上電即輸出高電平，這才對外部電路有害。

樓主的理解有誤，絕大多數數字芯片的上電暫態都不是高阻態，即使可以配置成高阻態也是在指令執行之后，這時已不再是暫態了。解決上電暫態誤動作或系統邏輯安全等問題的關鍵在于暫態邏輯設計，有時還要包括上電順序控制等，不能簡單采用加上拉、下拉電阻的辦法，很多情況下，采用負邏輯設計即可有效解決問題，有關知識可檢索我過去寫的老帖。

先看書籍資料，理解之后自己設計，然后貼圖可以評論一下。

8# chunyang

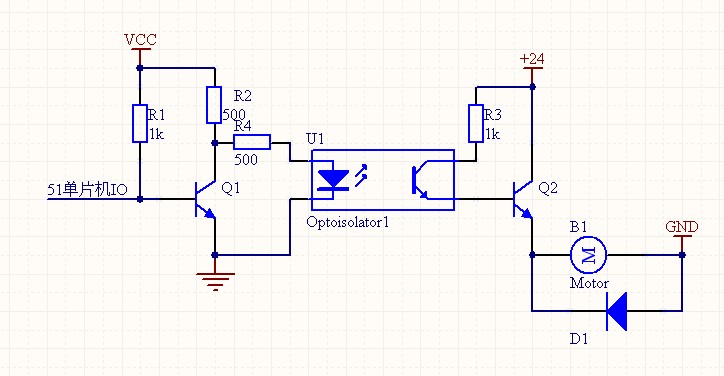

這是電機控制，因?yàn)榕?1單片機IO口在高阻態的時候，外部干擾引起電機誤操作，所以接上拉電阻，Q1的主要作用是為了轉換電平，因?yàn)?1內部除P0口都是上拉電阻，所以外部不能接下拉電阻，所以安全電平應該為1，因?yàn)椴恢涝趺丛谏侠娮桦娮璧那闆r下使光耦不被驅動，所以就采用Q1轉換電平。光耦后面就是電機的驅動電路，不知道這樣設計可行么，是不是太繁瑣了呢，大家多提提意見啊，謝謝咯

前面已經說過那不是什么“高阻態”，而且樓主的電路設計有問題。51上電瞬態，IO因通過內部上拉輸出對外呈電壓漸升，只是上升斜率略低于電源的，若不想因此導致上電誤動作應采用赴邏輯設計，如該51支持強下拉輸出，直接按負邏輯法接光耦LED即可，普通型IO則用PNP管做驅動。樓主的輸出電路設計更有問題，電機應接在驅動管的集電極回路，其基極要有對地偏置，否則僅因輸出電路本身上電就會有浪涌發生。

輸入側用負邏輯設計需采用PNP管。

在11樓圖的基礎上換。

這里是不是在光耦的供電上有個上電延時啊

上電高、低都沒關系，只要接口電路的“默認”電平跟上電復位電平一致
如果用51，那就要求是高電平表示“關閉”
如果控制對象響應非?？?，光靠復位電平還不保險，因?yàn)镮/O口完成復位也需要時間，在這之前可能是隨機的
安全性要求更高的場合，還要考慮電源啟動過程中發生的事情……
所以最可靠的是用復位芯片控制一個總的開關，在這個過渡階段把控制輸出接口全部禁止

恩，謝謝各位前輩的指教啊，感覺學到了很多東西:)，以后還要靠各位前輩多多指教了

采用負邏輯方法單個IO口可以。2個就有一個沒效果，這是什么原因
