- 16條回答
-
tianyu5655
11-14 18:49
怎么那么的散啊
-
hu_wflllllllg11
11-16 10:42
還不太熟悉??所以元件放開些
-
uuysfwer
11-14 02:49
元件盡量靠近點 GND啥的該加粗的地方加粗??時鐘電路盡量靠近芯片 。。。。
-
liyabn1
11-08 11:55
自動布線可能還比你這個美觀一些。
-
moxlanlan
11-11 08:58
這種密度單面板就可以搞定了,那怕是飛根把線也值.
-
kingnet1222
11-09 02:21
太散，還有個問題，這過孔呢
-
dwbsemail
11-13 09:09
布線太散? ?走線 太尖銳? ? 原件太稀??浪費 VCC??GND??可以比信號線粗一倍
-
idskfwier
11-15 22:34
這是什么陣形
-
www034
11-17 03:48
散??器件位置和布線都比較散 :)
-
qwe047
11-14 02:02
誰都是從新手過來的，能畫成這個樣子算是入門了，建議多加練習，多看看別人的板子是怎么畫的。
-
mikee
11-09 07:41
不論是批評還是鼓勵，都讓我從中受益。多謝大家和大家的意見
-
凡人wlj
11-10 07:18
這個真的一個過孔也沒有啊。。。緊湊點，沒事的，不要怕碰到
-
zhuo85
11-09 03:26
路過圍觀,上面大家都說了: 元件布局太Xi,還有沒有覆銅.
-
你是我的菠菜21
11-17 04:22
四個定位孔用M3的螺絲小了些，直觀的看
-
shen9283
11-15 17:40
推倒重來，按原理圖模塊化，盡量做到預拉線最短；
同時按單面處理，新手進這樣了，慢慢來。
-
60user129
11-09 12:13
有錢人才畫得起這種板子！
0

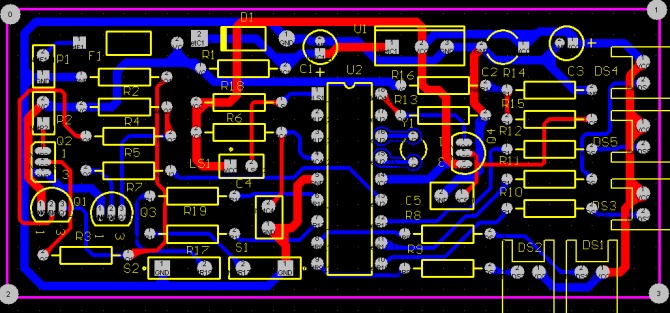

? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ? 重新走了線，不知離好板還差多少？
