單片機死機的原因

我有一個產品，用泉笙的單片機控制3個水泵+一個交流永磁同步電機，控制部分采用單片機+同向驅動器+光耦+繼電器驅動IC,繼電器是觸電型的，現在出現的問題是控制水泵的開啟及停止一切正常，控制交流永磁同步電機的開啟一切正常，就是在控制交流永磁同步電機停止時會出現單片機死機的原因，找不到原因，無語了，歡迎大架蓋樓討論。

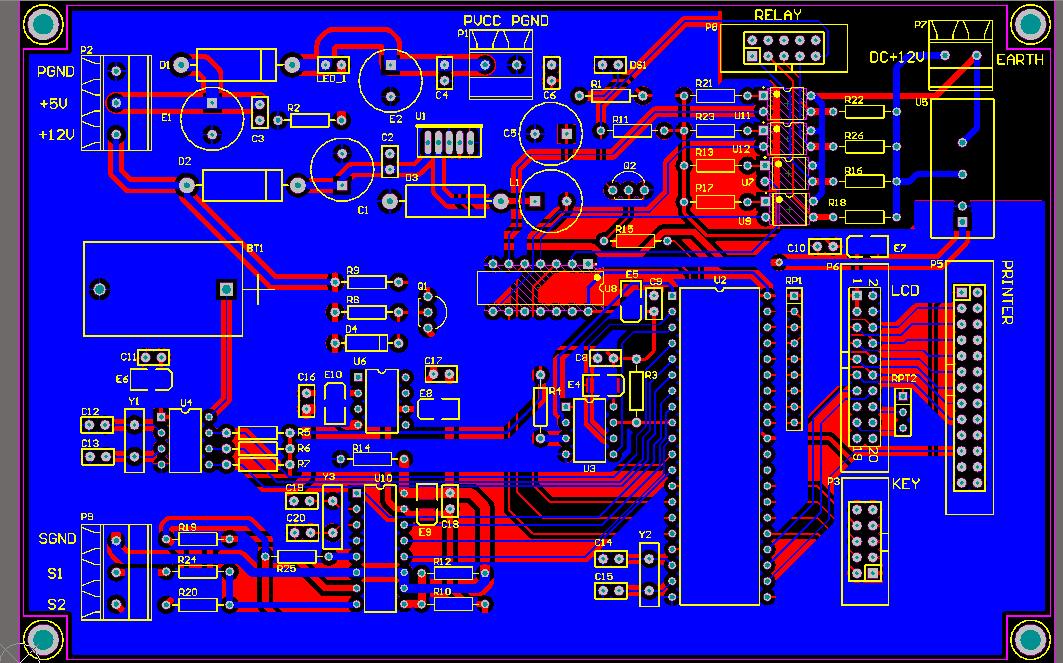

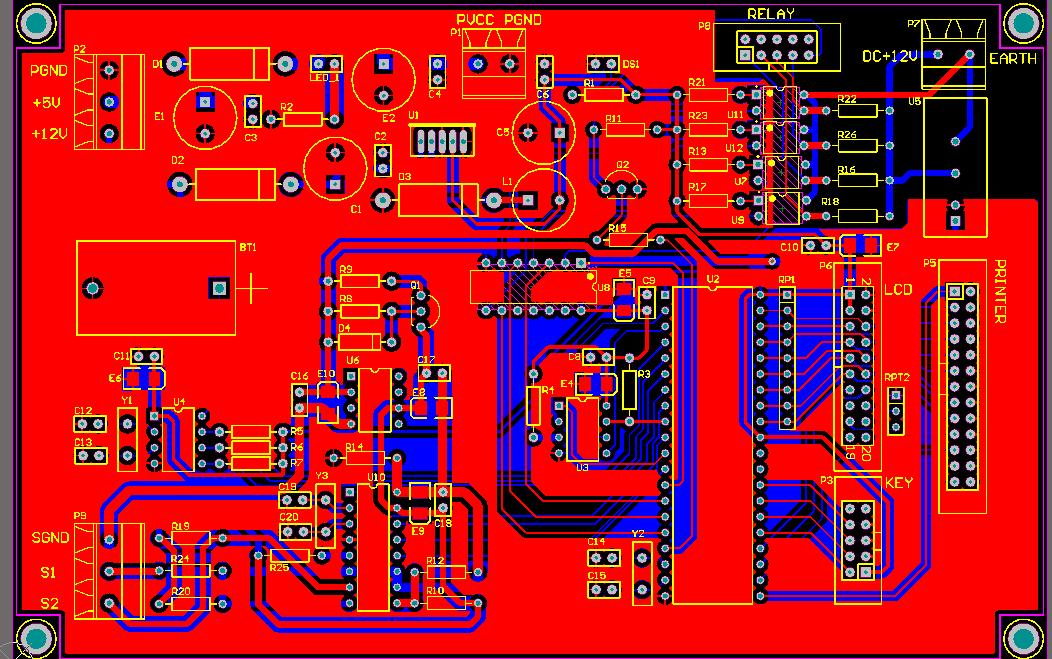

forum (1).jpg forum (2).jpg

提問者：nmmmma 地點：- 瀏覽次數：2287 提問時間：10-17 16:11

我有更好的答案

9條回答: asa1253 06-07 07:25

CPU電源是否隔離？
繼電器的位置在哪里？
是否有用光藕隔離？
電源是否干凈紋波多少？
上PCB圖？

 評論0  贊5; 胡政鵬_測試8 05-30 17:40

CPU和繼電器不再同一塊板子上，光耦合理后的控制信號用排線連接到繼電器的PCB上

 評論0  贊63; sdsasaf 05-30 03:52

布線和原理圖的問題。
別告訴我*近CPU的電源濾波電容一個都沒有。
別告訴我布線是自動布線的。

 評論0  贊50; zweipcb 06-03 19:14

CPU和繼電器不在同一塊板子上，控制信號光耦隔離后用排線連接到繼電器的PCB上？

 評論0  贊4; xuxuede 06-06 12:23

光耦是在CPU板上還是繼電器板上?莫非在繼電器板上?
那估計問題在CPU電源這塊的問題居多.
請貼圖分析

 評論0  贊33; ncwuerw2 06-04 13:55

布線和原理圖的問題吧。

 評論0  贊25; emsthe 06-03 09:24

還是放圖上來比較容易分析。

 評論0  贊21; 騎海豚的少年 06-07 06:40

你說的死機是怎么死？死法不一樣，問題點就不一樣。

 評論0  贊38; link_jin 06-03 23:02

晶體的2個小電容的地沒看到

 評論0  贊74
