搞了好幾天了，請各位大俠幫幫忙

re LZ：

這是時鐘分頻，可通過PMR（POWER MANAGEMENT REGISTER）中的 CD1、CD0 位控制。由這兩位（01、10、11）分別設置每機器周期為4、64和1024個時鐘周期。

點個燈就能看出來的呀，不管你設置不設置都不影響每條指令運行的速度，只是影響定時器的時鐘源。好久不用這個片子，都記不大得了，太貴了

此設置不同，指令執行速度也將隨之不同。此時鐘分頻的作用在于，在可低速運行的條件下降低CPU執行頻率以降低能耗。

另外需注意的是，時鐘分頻模式切換時必須先切換至4分頻（最高速）然后再切換到所需的時鐘分頻模式。

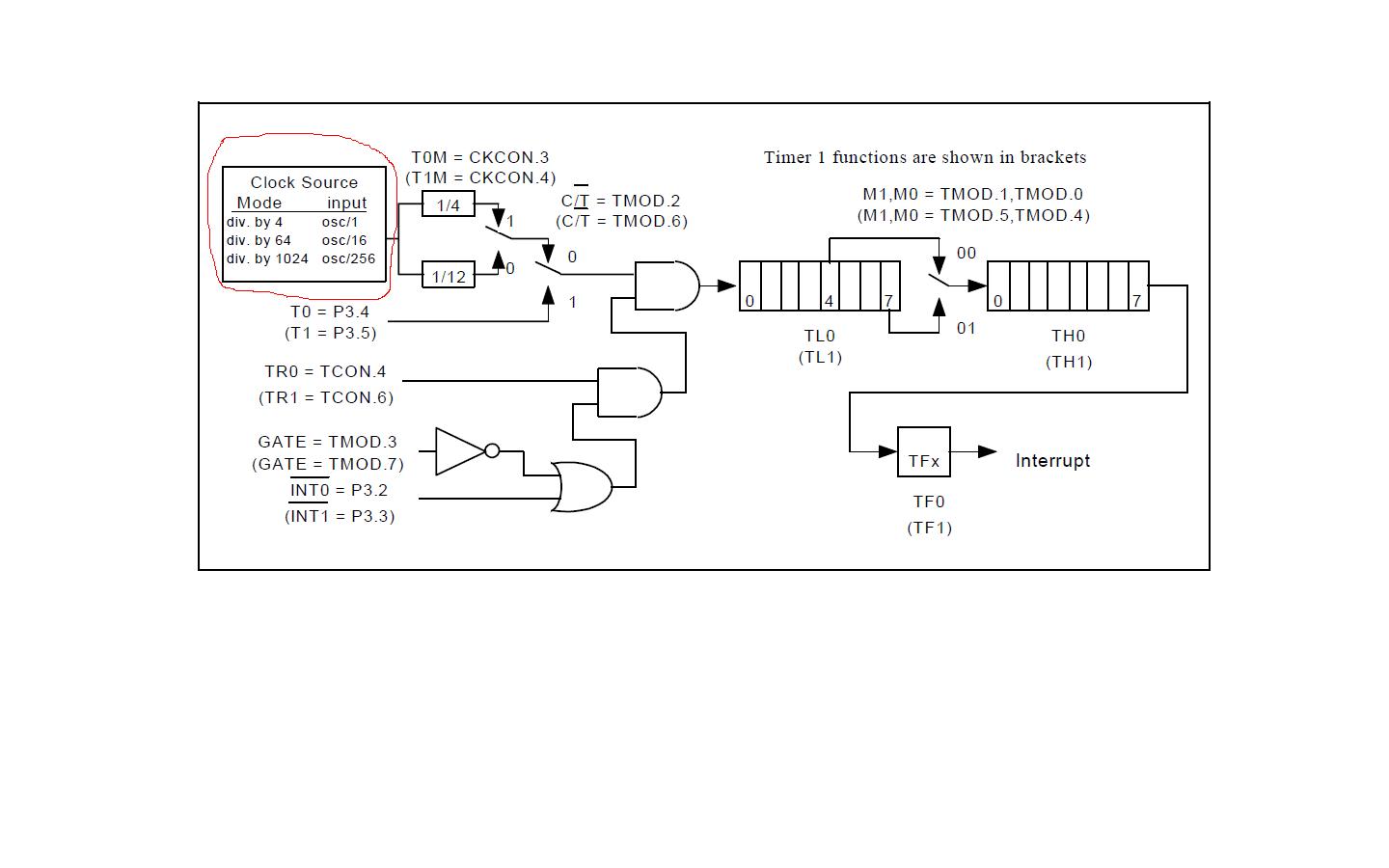

那么系統上電默認的就是4，W77E58接的是4M晶振，此時我想知道定時器時鐘輸入源的頻率是多大？如1樓圖所示

to 6L：

上電后（復位），T0M和T1M為“0”，選擇晶振12分頻（機器頻率的3分頻）。所以定時器的輸入頻率應該是4MHz / 12 = 1/3 MHz。

根據分頻率的除以幾計算，輸入為系統時鐘頻率，要么除以4，要么除以12，后者是51的原始標準，為兼容性保留的。

to 7L和8L還是不明白，因為上電時系統PMR設置已經是默認的4，即4個時鐘一個機器周期，而此時我設置CKON中為12個時鐘脈沖為一個機器周期，這倆不沖突了嗎？請指教。

to 9L：

進入定時器的是晶振分頻 1/1、1/16 或 1/256 后的時鐘脈沖頻率（方框中所表示的1/4... 是指機器頻率）。所以，后面的12（或4）分頻是時鐘脈沖頻率的分頻，即晶振頻率 1/1、1/16 或 1/256 分頻后再進行12（或4）分頻。上電復位后，前端為1/1，其后為1/12，因此最終為12分頻，即4/12MHz。

多謝樓上，還有：
1，div.by4、div.by64、div.1024是什么意思？是哪個寄存器設置？看了好多遍DATASHEET始終未找到
2，哪個寄存器是設置晶振分頻 1/1、1/16 或 1/256 ？始終未找到

更正11L的1項
1，div.by4、div.by64、div.1024是PMR寄存器設置的，它和晶振分頻 1/1、1/16 或 1/256 是什么關系呢？
2，哪個寄存器是設置晶振分頻 1/1、1/16 或 1/256 ？始終未找到

to 11L：

“div.by4、div.by64、div.1024”表示晶振脈沖分頻出機器脈沖（machine cycle），其由PMR（POWER MANAGEMENT REGISTER）中的CD1和CD0位設置。這個設置同時也確定了進入定時器的時鐘脈沖分頻，分別為1/1、1/16 或 1/256。

設系統晶振是4M,是不是PMR管設定晶振的分頻數，CKCON管定時器每個機器周期由幾個時鐘脈沖組成。上電復位PMR的默認值是4，那一個機器周期的指令的執行時間是1US對嗎（即4個脈沖周期為一個機器周期）？可是上電復位的定時器的設置1/12即是12個時鐘周期為一個機器周期，這與指令的4個脈沖周期為一個機器周期是矛盾的，我的迷惑在這。

to 14L：

晶振是4MHz，上電復位后晶振頻率4分頻形成機器脈沖，其周期（（machine cycle）是1微秒沒錯。機器脈沖送給CPU，確定了指令的執行時間。復位后，晶振脈沖（1/1）直接送入定時器系統。定時器系統的內部脈沖信號入口處的分頻（1/4和1/12）復位后是1/12（相應控制位為“0”），所以晶振4MHz頻率通過1分頻再經12分頻終得頻率為1/3MHz的脈沖信號進入定時器。復位后，定時器輸入脈沖周期和機器周期確實不一致，但可通過改變定時器系統中的分頻設置（1/4）使其一致。

明白了，謝謝HWM
