一個比較器輸出很不理解的電路

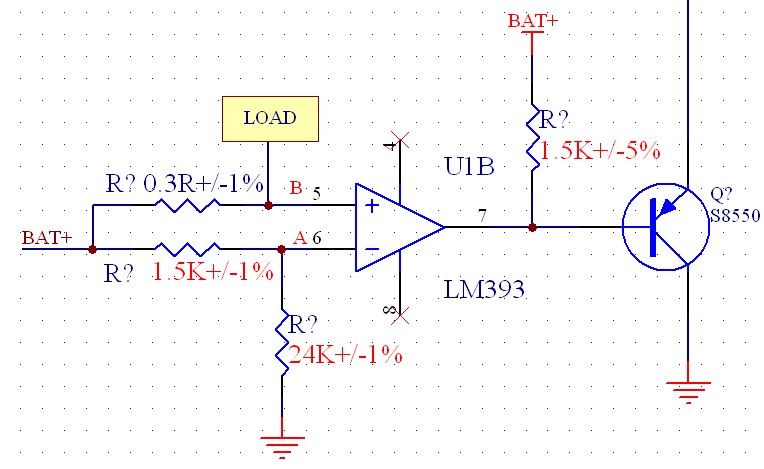

一個很郁悶的問題:如下圖,
我是想當BAT+為5V時,LOAD為500MA負載時,A點電壓為4.7V,B點為4.85V.輸出就是高電平S8550截止.
當負載大于1A時輸出為低電平,輸出為低電平,S8550導通.
可是現在為什么在LOAD為500MA,比較器還是輸出為低不為高,
如果把A點用431來做成2.5V時,比較器就能正常工作,不知道是為什么?
提問者：jiajia627 地點：- 瀏覽次數：3207 提問時間：03-28 01:46
我有更好的答案
提 交
17條回答
mzxcz 04-06 19:58
A和B在哪？
子虛道人 04-04 20:54
不好意思剛編輯了一下圖,
腦洞大賽13 04-05 21:42
當輸出1A時候，A點電壓也會下降，你測一下是不是這樣？
armortech 04-05 01:33
但A點還是高于B點電位的
現在關健是在小負載時B點高于A點比較器應該輸出為高的,可是比較器輸出確為低的.
jerry181855 04-01 01:21
急呀!求解答!!!
wewxvqer 03-28 10:14
+輸入端對地接個電阻試試
60user164 04-05 13:39
輸入電壓太高了，注意輸入電壓范圍。
WNTWCW417 04-06 02:51
設計前要看看器件的數據手冊。
shen9283 04-01 23:34
你可能需要量一下，各個點的狀態，，再就是接上負載后，5V是否被拉低，LM393的供給電壓是否正確？
60user132 04-03 00:27
我認為你的基準電壓應當單獨的設置你的比較器得設計顯然運放輸入端是相互影響的，已經有點像滯回比較器了，注意電源的負載能力
ToGoodSoft 04-04 18:32
樓主運放是如何供電的？看下運放的共模輸入的范圍。
電子發迷友 04-02 15:16
電源BAT內阻引起的。
地方絮叨 03-29 12:04
貌似LM393手冊上寫著
Input Common Mode Voltage Range
是Ta =??25度時 VCC-1.5
4.85 >> VCC-1.5
2.5??<< VCC-1.5
上海鼎廷 04-01 07:47
B點電壓介于4.7V到2.5V之間，而你現在A點的電壓是4.7V，所以輸出一直為低。以0.3R電阻為例，假設流過該電阻的電流為1A，那么該電阻的壓降為0.3V，則B點電壓為4.7V，略小于A點電壓，,所以輸出只能為低。雖然你在B點加入500mA的電流，但并沒有改變什么，所以你需要改變24K的電阻的阻值。
hucc 03-28 21:11
你可以用pspice仿真，大致算出B點的電壓。
uyuy77 04-06 17:30
LM393的供電電壓是多少？
S8550驅動的電壓是多少？
1.5K+/-5%的電阻應串在基極為好，如果8550的驅動電壓不是5V，如圖的接法S8550是不會截止的
asd010 04-03 08:55


謝謝: 14# jiemnij

比較器的電源電壓就是BAT+

應該就是輸入共模電壓范圍大于了參考值引起的.

但還是有一疑問為什么當我A點直接接到2.5V,A點輸入還是5-(0.5*0.3)=4.85就可以4.85>>VCC-1.5
