無圖無真相啊，

想必是感性負載變換時, 很強的噪聲導致了過零信號的錯誤觸發了吧.
這是個抗干擾里比較難的部分, 得仔細設計電路和 PCB,

今天用 “瑞影瀏覽器”不能上傳圖片，現在用IE上傳圖片了。 不好意思啊。

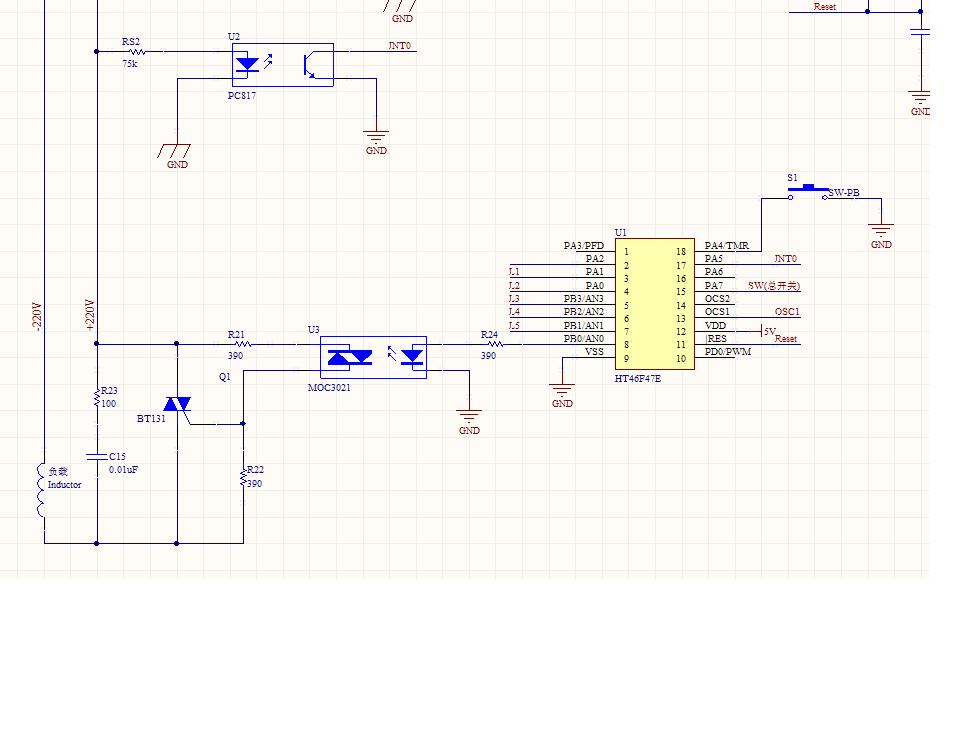

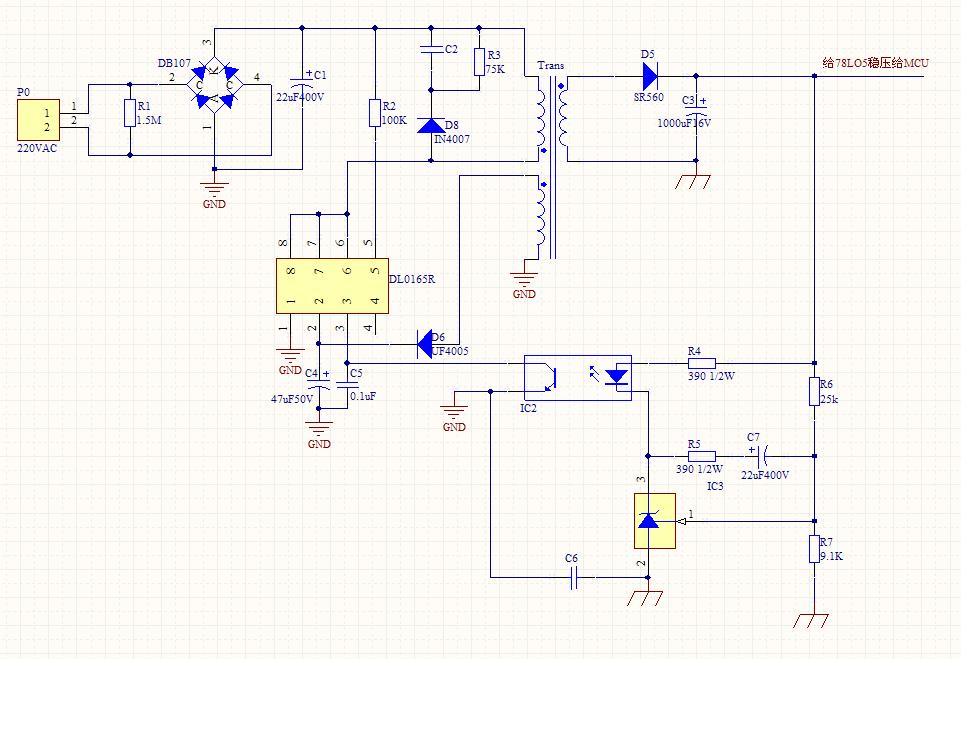

請看圖吧：
負載是交流負載（電磁泵）,噪聲是有的，吸合/松開。
問題如下：
1.當不接交流負載的時候。按鍵來切換PB0輸出的脈沖正常（三種狀態，慢中快）；
2.接上負載的時候，按鍵切換PB0輸出脈沖不穩定，有脈沖丟失現象。 在脈沖丟失的同時我用示波器探頭檢測復位電平和5V的MCU電壓（沒有雜波）都和正常情況一樣。意思就是MCU沒有受負載干擾復位。INTO的中斷口能正常檢測下降沿信號。

我分析如下：
1.未接負載的時候控制正常，這個能去除電源的干擾因素嗎？
2.接上負載，脈沖丟失，所以負載一會吸合，一會停止不動。 這就意味著程序已經失常了吧？？

大家?guī)兔Ψ治鱿?，本人硬件菜鳥。

弄根長線,把負載拖遠點看

這個驅動不會導致驅動信號丟失，當年用HT的MCU做過，估計是MCU受干擾復位導致的，在最靠近MCU VDD腳加一個104電容，另外看不到你的復位電路是什么樣子的

樓主那個pc817的2腳接的是零線嗎？畫法怪怪的。
pc817的1、2腳應當反向并聯一個二極管，否則反向電壓超標。或者用pc814.

如果只是為了過零開通和關斷可控硅，直接選過零型的固態繼電器更方便，更可靠。

圖中IO口的外圍請畫出來分析

問題已經解決了，在軟件中加了濾波。
原因是由于感性負載干擾了電源，導致過零點不準確。
還有我軟件部分也有點問題，判斷計數值 原先是if(19==CheckZeroFlag); 改為if(CheckZeroFlag>18);

很多問題的來源是硬件 但是解決起來還是軟件

不會計算，但能明白問題在哪。
R23，C15組成的阻容降壓電路會電流相位超前電壓，而感性負載又會使電流相位滯后電壓。
U12的PC817檢測的是電壓的過零點，而可控硅BT131關斷需要的是電流的過零點。兩者相位不一致就會失控。
(看錯了，那不是阻容降壓，是RC吸收-_-!，那就只剩感性負載造成的相位偏移，硬件是否應該加相位補償？)

隨隨便便就能產生的干擾那不叫干擾，是設計上的失誤
1.應該先測試一下你的電源的帶負載能力
2.R24可以再小一點（低溫情況下R24需要更小的阻值，具體為什么我也不知道，但就是那樣）
另外，PB0口應該用吸電流的方式驅動。
