求助cd4075門電路不穩定怎么解決？

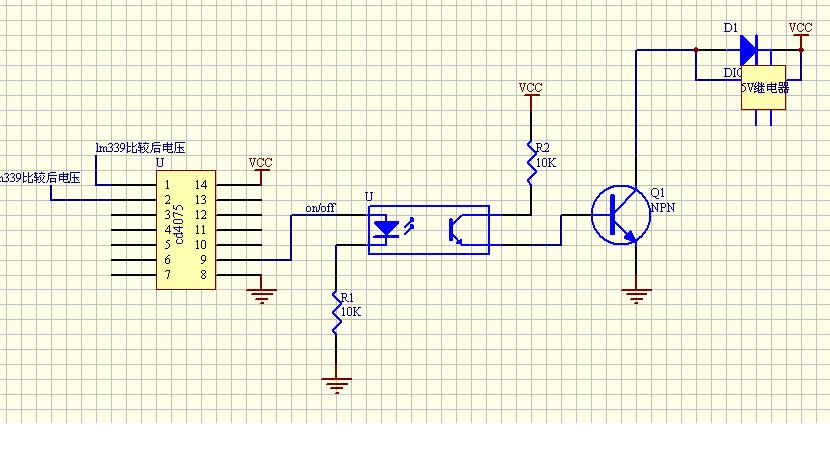

設計的需求是有3路電壓從l110V分壓后進入lm339和基準電壓比較，輸出高低電平再通過cd4075或門電路，輸出給光耦，進而控制繼電器開合。
但現在問題是 例如110-30 繼電器可以動作一次，20-0v動作一次.但是30-20有波動，繼電器處于半吸半合的狀態，但過了這10V左右后就穩定。
請問高手們，如何解決呢，萬分萬分感謝！
提問者：60user57
地點：-
瀏覽次數：11994
提問時間：07-27 09:35
我有更好的答案
- 16條回答
-
60user149
08-05 21:35
建議樓主Q1換成PNP驅動試試
-
jdjfuwegs
07-29 02:14
無論9腳是高或者低繼電器都會有動作？
-
xiuyuan56789
08-05 03:31
或者我 前輩能提供下小信號切除的相關電路么？
-
60user76
08-05 11:41
R1 10k是不是也忒大了點
-
adaliu001
08-02 21:20
減小R1的電阻值，另外光敏二極管那邊采用和R2分壓的形式輸入三極管的基極應該會比較好。
-
a2009428
08-04 15:20
問題是現在 存在個零漂。高低電平 不能馬上轉換，有個忽高忽低的階段。不知道這個信號怎么才能切除
-
pengzhongdianzi
07-30 01:49
這個應該不是零漂的問題，應該是繼電器驅動電流不夠。
-
56156dafa
07-28 19:11
不清楚110-30 、20-0v、30-20分別代表什么意思。
沒法吸合是因為電流太小的原因，不是零漂。零漂指你4075輸出低電平了，三級管輸出的電壓還很能吸合繼電器。
“高低電平 不能馬上轉換，有個忽高忽低的階段” 你指那個點的電壓，整個過程VCC和4075的輸出穩定嗎？
-
ncvttwer
08-04 16:19
目前：110v到30v、輸入電壓在這個范圍內 ，繼電器動作一次。
降20v到0V，繼電器再次動作一次（既歸位）。
在30-20v的時候繼電器滋滋的響，我誤認為是零漂。前輩們糾正是繼電器電流不夠。
我的想法是比較器lm339輸出的電壓要求30V以上繼電器常開，低于這個電壓變成常閉。
問題是不是低于30v后就常閉，而是存在一個過程 。10v左右變化，繼電器才動作。vcc穩定的5v??lm339輸出端就已經是隨110v輸入電壓變化而變化。應該說lm339輸出不穩定 導致4075也不穩定
-
kingnet_52040
07-28 15:32
估計樓主電路是比較器前面電路問題。如沒猜錯，被檢測的電壓可能存在較大紋波，不是平穩的直流。電壓在30-20V時剛好是比較臨界點附近，受紋波影響，比較器輸出周期性脈沖，使繼電器回來動作。
BTW，這里的4075是多此一舉，比較器輸出端直接并聯就相當于“或”的邏輯關系，并聯后可直接驅動光耦。
-
bungalow
08-01 01:52
贊11樓:victory:
-
蔣jiang
07-29 13:49
如果上面的假設是對的，你量一下4075輸出低時，Q1的基極電壓。如果高了，可以接一個大一點的對地電阻?？赡苁枪怦畹陌惦娏鏖g三極關半打開。
此外，考慮一下11樓的問題，如果電源不是隔離的，光耦是在這是沒用的。
-
0755susan
07-29 10:47
應該是檢測沒回差，處于震蕩狀態。
-
子璇ALICE
07-28 07:16
謝謝 前輩們提醒，這個問題我注意過，實際的電路，是雙電源。我會仔細研究大家說的，今早馬上進行測試。:)
-
sdfmsdm
08-04 20:04
XUE XI XUE XI
-
capo1977
08-02 07:01
4075好像也是多余的，光耦也是多余的。
