- 8條回答
-
dfzvzs
04-25 23:13
我問個達人，整明白了。
-
yijie692
04-28 08:50
達人怎么說的，貼出來大家看看，讓更多的人也學習思考一下嘛。
-
biang51
04-22 05:45

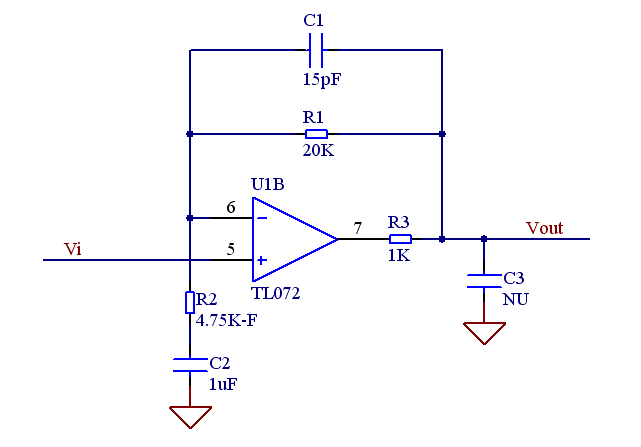

1、對
2、C2產生虛地。因為運放是單電源供電的。
3、提高輸出阻抗、限流
4、高通。根據需要通過的信號頻率選擇。C1低通，C3高通，運放只對在這個頻帶內的信號進行放大。
-
7jfsdfsdf
04-28 04:48
R3：保證運放穩定，多數運放輸出不能直接帶電容
C3：理論上不改變電路的傳遞函數，但可以改變負載能力，例如負載是個A/D時，可能需要這樣的電容
C2：可能是因為單電源，也可能只是為了獲得交流增益（直流增益是1）
-
60user139
04-26 22:21
說實在的，能一下子搞明白的，也不是很多。
1、增益算錯了，是1＋R1/R2
2、C2使低頻增益為1，直流工作點會穩定許多。
3、R3作用，估計是為了怕輸出短路，也懷疑位置放錯了。
4、C3，不建議這么用，可能導致運放不穩定。如果R3放在反饋環路外邊，RC低通濾波的效果會比較好。
-
60user19
04-22 12:02
哈哈，達人說這個有點微分電路的意思，會把脈沖的邊沿銳化。我回來查了一下書，不是微分標準電路嘛！
op電源是正負15V的雙電源。C3電路圖上有，但實際未焊接，空著。
取自老外的一個信號預處理電路，處理的是電纜傳輸?shù)哪M或者數字信號。電路的前端是PGA、可變狀態變量濾波器構成的高通或者帶通、反向器，然后是5Hz高通，最后是這個電路，老外的資料上管這個叫輸出緩沖，接到板子的插座上。最終這個信號進入到DSP的采集通道（MUX+程控衰減＋ADC+FIFO+DSP）。
除了放大之外，我就看不懂了。回頭模擬下。
-
qwe048
04-23 22:10
無意中看到這張電路圖,LS諸位把問題復雜化了!
這是一個經典交流放大器電路.有了R3,C3,反饋更加穩定,輸出噪聲更小.
-
kaishengdianzi
04-20 01:48
我也覺得很簡單的問題
對于輸入信號的直流部分為電壓跟隨器
交流部分放大G=-R1/R2
