- 11條回答
-
取名字太難
03-04 02:32

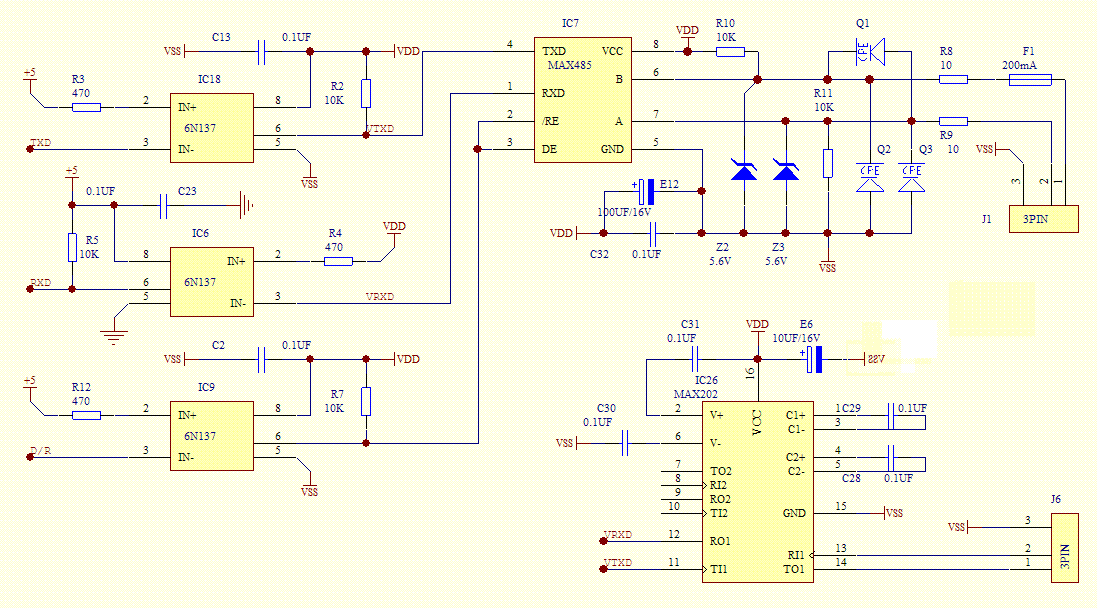

這是我用的電路，應該是比較成熟的，除了485還有232也在上面了。
-
天津潔能達電氣
03-06 11:28
普通光耦 不適用于 波特率 比較高時, 9600以下 可用 普通光耦.
ADM2483
-
butterflydw
03-04 15:43
A、B 是否接 120歐姆的電阻 要視 設備組網的方式
1.如果 自己的 設備 組成 整個系統， 端設備比較明確，則可 在端設備上 加終端電阻。
2.若 RS485總線 上 設備不確定， 可不加終端電阻（由使用者自行接入一個電阻）， 也可使用 短路子、撥位開關 來配置 終端電阻。
2樓中，Q1、Q2、Q3、R8、R9、F1 都是 保護器件（抗雷擊、抗ESD）
-
60user27
03-05 13:56
是的，光耦要用高速的
-
nnmnnm
03-10 04:35
明白了，多謝各位大俠相助。我感覺如果是工業現場使用的話，ADM2582是否更好些。外圍電路相對簡單些。不知道ADM2582要花多少銀子？畢竟要講究些成本。
-
kingnet_520890
03-04 21:26
怎么結帖啊，我試過多次都沒成功。想結帖啊，否則太不厚道了！告訴我一下吧。
-
天天雷鋒
03-04 13:39
ADM2582在青島市場大約50元，MAX485才1.2元。做這個串口兩種都想試試，但最后可能還是要用MAX485芯片來做，畢竟便宜啊。
-
小佳99
03-07 10:54
普通光耦做到70~80K用加速電路還好，上100K成本就高了。比較適合PC814之類
高速、高耐壓還是找現成的隔離芯片吧，10Mbps的也就30來塊錢，5000VAC，有收有發。
6N137耐壓只有2500VDC，正規PC814是5000VAC
-
帆揚通信電子王小姐
03-11 00:59
我知道的不多，現在開始畫板子了?？墒遣恢繯1、Q2、Q3放電管、F1自恢復保險絲的封裝啊，有大俠給個封裝嗎？沒見過實物，去電子市場又有點遠，劃不來。
-
gywefwf
03-08 10:02
另外 Q1、Q2、Q3的型號，F(xiàn)1自恢復保險絲的型號也不清楚啊。這些東東肯定不能隨便用啊。
-
stwjt
03-04 10:38
大俠的建議我知道了，MAX485買進口的，不貪這點便宜。
