既然電表是買的，設計者不會沒有做過試驗的。三項全接，肯定能抄表。建議你考慮一下 你是否要接地

最方便的就是問廠家---? ?可能安裝接線錯誤？

通信速率多少，如果是9600的話降到2400再看看

樓主的接口電路不對，自動方向控制必須加總線靜態偏置。

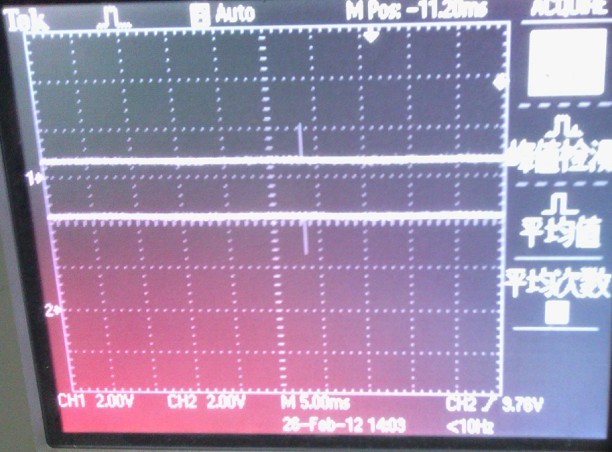

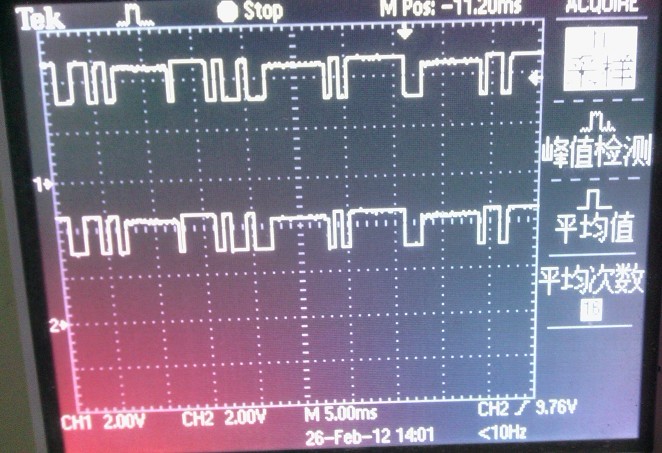

頂啊，從波形上看很像A,B短路測出來的

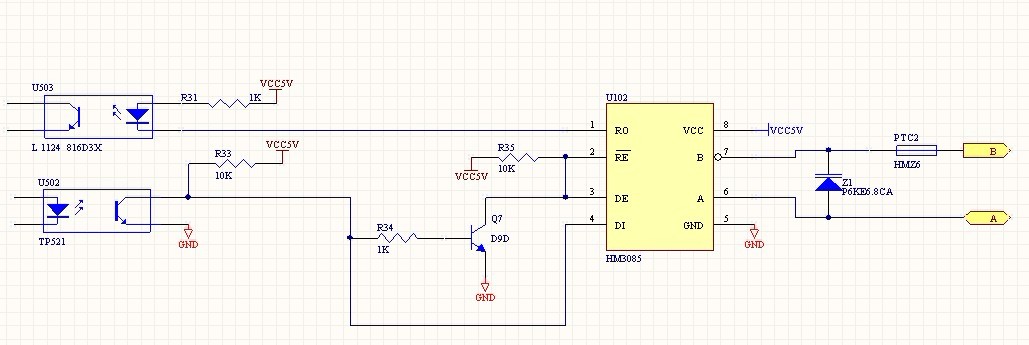

這個圖是不是不能接受數據啊，使能引腳一直是高的！

我感覺還是硬件上的事：
1、那個光耦，TP521，不知實物是否也用的是這個，如果是，請換掉它，它不適合做通訊用；
2、那個485的RE/DE引腳，如果可能的話最好是加一個光耦上去，獨立控制，這種方式比較適合不聯網情況用（多個終端），個人見解；
3、如五樓；
4、你的器件是不是有問題。
在表箱外好用就不代表你的電路沒問題，有可能剛好是運行在臨界狀態下，你這樣的電路禁不住一點兒干擾，如果說能通上了，但效果不好那就再找找軟件上的原因，現在要解決你能通上的問題。
還有你那個R33的阻值有些大，你這個電路只能算是理論電路，實際上是你沒有好好測試過，要用示波器好好看下各點波形是否良好。

你先測測485接口電路在靜態的控制端電壓就該知道是不是電平競爭了，否則還是靜態偏置問題，注意終端電阻要加上，但只能在總線的兩端各加一個，不能多、不能少。
