你的學習方法不妥
對于應用設計,你只需了解485通訊協議,以及如正確接線使用就夠了,不必研究模塊內部原理
若是想設計模塊,則應該先把基楚打好了,看得懂人家的設計意圖了,再用自已的知慧去創新.

http://ishare.iask.sina.com.cn/search.php?key=485&from=index&format=

看這個資料,容易理解

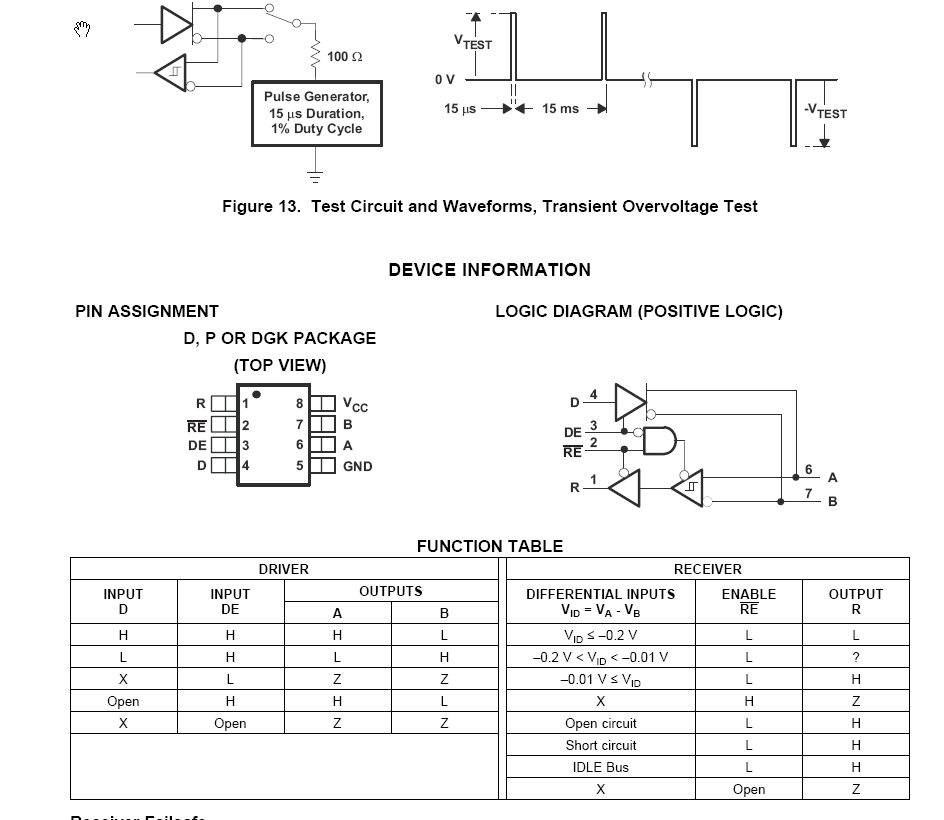

sn65hvd3082e.pdf(670.91 KB, 下載次數: 31)2012-3-8 10:41 上傳點擊文件名下載附件

現在的問題是在集抄系統中，485總線上接的電表很多，每個表都會有上下拉電阻，然后芯片廠家給的資料上有關這一塊有這么一個結論，上下拉電阻太大，容易導致AB之間的電壓太小，使信號無法識別，上下拉電阻太小，則會導致要求的驅動電流太大，導致芯片無法輸出，從字面上可以大概可以，但是我更想通過實際的電路情況，來更好的理解這個結論，順便上傳點資料，供大家參考

偏置電阻要根據節點數的阻抗合成來計算選擇合理的參數，樓主的研究方向不對，反而把簡單的問題復雜化了。

確實把簡單問題復雜化了，現在問個最簡潔明了的問題，485芯片輸出高電平，是OD門或者OC門輸出，必須要上拉嗎？

OD門跟OC門是一回事,只是MOS管與雙極型管區別,都沒有上拉電阻,必需外置上拉才能工作.


OC和OD門上拉電阻阻值的計算技巧.pdf(129.26 KB, 下載次數: 14)2012-3-9 12:10 上傳點擊文件名下載附件

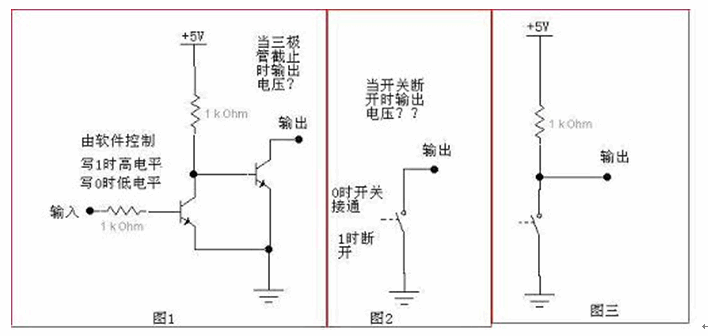

我們先來說說集電極開路輸出的結構。集電極開路輸出的結構如圖1所示，右邊的那個三極管集電極什么都不接，所以叫做集電極開路（左邊的三極管為反相之用，使輸入為"0"時，輸出也為"0"）。對于圖1，當左端的輸入為“0”時，前面的三極管截止（即集電極C跟發射極E之間相當于斷開），所以5V電源通過1K電阻加到右邊的三極管上，右邊的三極管導通（即相當于一個開關閉合）；當左端的輸入為“1”時，前面的三極管導通，而后面的三極管截止（相當于開關斷開）。



　　我們將圖1簡化成圖2的樣子。圖2中的開關受軟件控制，“1”時斷開，“0”時閉合。很明顯可以看出，當開關閉合時，輸出直接接地，所以輸出電平為0。而當開關斷開時，則輸出端懸空了，即高阻態。這時電平狀態未知，如果后面一個電阻負載（即使很輕的負載）到地，那么輸出端的電平就被這個負載拉到低電平了，所以這個電路是不能輸出高電平的。
　　再看圖三。圖三中那個1K的電阻即是上拉電阻。如果開關閉合，則有電流從1K電阻及開關上流過，但由于開關閉和時電阻為0（方便我們的討論，實際情況中開關電阻不為0，另外對于三極管還存在飽和壓降），所以在開關上的電壓為0，即輸出電平為0。如果開關斷開，則由于開關電阻為無窮大（同上，不考慮實際中的漏電流），所以流過的電流為0，因此在1K電阻上的壓降也為0，所以輸出端的電壓就是5V了，這樣就能輸出高電平了。但是這個輸出的內阻是比較大的（即1KΩ），如果接一個電阻為R的負載，通過分壓計算，就可以算得最后的輸出電壓為5*R/(R+1000)伏，即5/(1+1000/R)伏。所以，如果要達到一定的電壓的話，R就不能太小。如果R真的太小，而導致輸出電壓不夠的話，那我們只有通過減小那個1K的上拉電阻來增加驅動能力。但是，上拉電阻又不能取得太小，因?yàn)楫?dāng)開關閉合時，將產生電流，由于開關能流過的電流是有限的，因此限制了上拉電阻的取值，另外還需要考慮到，當輸出低電平時，負載可能還會給提供一部分電流從開關流過，因此要綜合這些電流考慮來選擇合適的上拉電阻。
　　如果我們將一個讀數據用的輸入端接在輸出端，這樣就是一個IO口了（51的IO口就是這樣的結構，其中P0口內部不帶上拉，而其它三個口帶內部上拉），當我們要使用輸入功能時，只要將輸出口設置為1即可，這樣就相當于那個開關斷開，而對于P0口來說，就是高阻態了。
什么是漏極開路（OD）？
　　對于漏極開路（OD）輸出，跟集電極開路輸出是十分類似的。將上面的三極管換成場效應管即可。這樣集電極就變成了漏極，OC就變成了OD，原理分析是一樣的。
　　另一種輸出結構是推挽輸出。推挽輸出的結構就是把上面的上拉電阻也換成一個開關，當要輸出高電平時，上面的開關通，下面的開關斷；而要輸出低電平時，則剛好相反。比起OC或者OD來說，這樣的推挽結構高、低電平驅動能力都很強。如果兩個輸出不同電平的輸出口接在一起的話，就會產生很大的電流，有可能將輸出口燒壞。而上面說的OC或OD輸出則不會有這樣的情況，因?yàn)樯侠娮杼峁┑碾娏鞅容^小。如果是推挽輸出的要設置為高阻態時，則兩個開關必須同時斷開（或者在輸出口上使用一個傳輸門），這樣可作為輸入狀態，AVR單片機的一些IO口就是這種結構。

謝謝樓上提供的資料，這些真是我想要的，有時間我會好好看下，非常感謝大家的幫助！
