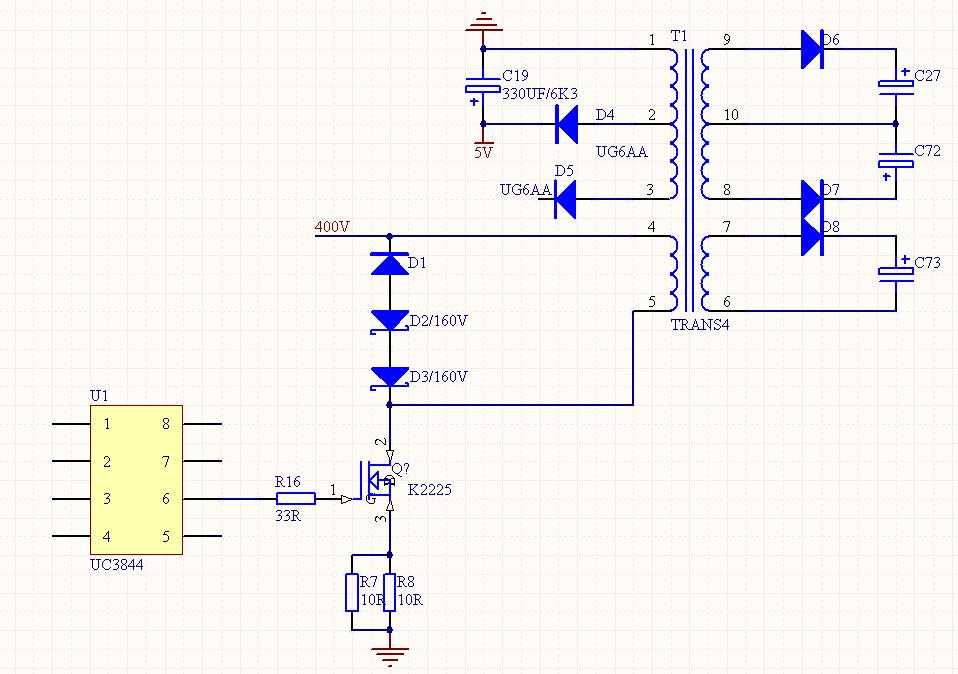

開關電源原邊 D1的作用和類型

提問者：sk49582628 地點：- 瀏覽次數(shù)：5669 提問時間：10-28 16:23

我有更好的答案

4條回答: 60user113 04-03 06:37

我看一般都??原邊吸收電路中都有??電容電阻作為吸收變壓器的反電勢??而這個電路中卻都是??二極管疑惑中??400多V的電壓產(chǎn)生的??尖鋒脈沖不會把??二極管燒壞么?

 評論0  贊90; yjfkpyu 04-06 02:45

3樓圖中不是有個二極管D2么？首帖圖中D1作用與3樓圖中D2完全相同。
替代3樓圖中R2C4的，是首帖圖中D2D3兩支穩(wěn)壓管。
這部分電路，目的是釋放反激變壓器漏感儲能。

 評論0  贊40; jj568318653 04-06 04:36

要看情況，如果有CCM的情況，那么一定要用超快恢復管，DCM條件下則是1N4007都可以用上去。
微功率的DCM，用1N4007還有一個好處，可降低對EMI組件的要求。

 評論0  贊68; 風動影隨 04-05 20:05

不同的用法需要不同的RC吸收，俺3.23-3.25北京之行，便是重點與電源界朋友們討論《開關電源中的RC元件》

 評論0  贊15
