多個設備連在一起進行485通訊，如何分析

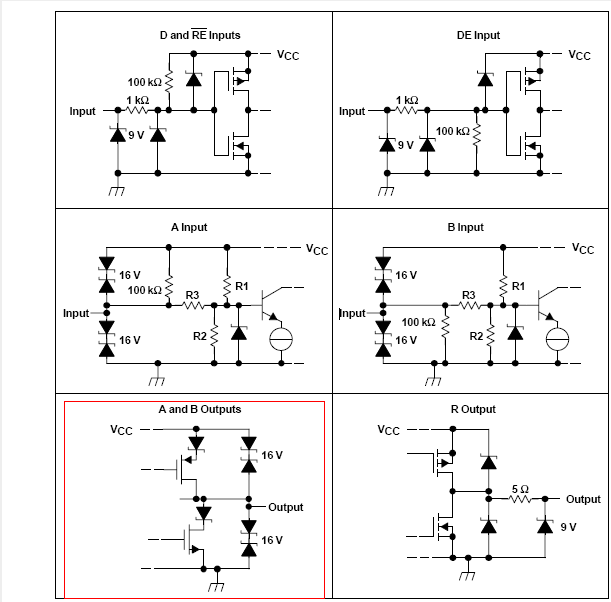

最近一直在考慮這個問題，進行485通訊時，多個設備連在一起，在某一時刻，都是一個做為發送器，進行數據發送，其他的設備都是處于接收狀態，在這個時候分析A,B線的高低電平，方法還是電阻分壓，但是由于從器件的存在，這個連接就變得稍微有點復雜了，前面幾天也在論壇上求過資料，了解了485內部的結構，如圖1所示，如何根據這些信息得到我在一款485芯片上看到的如圖2有關上拉電阻大小對驅動能力和VOD的影響的結論，其中VOD=VA-VB
提問者：bvywersdf
地點：-
瀏覽次數：8667
提問時間：10-14 14:27
我有更好的答案
- 8條回答
-
uwjfisgw
12-20 21:14
你把簡單問題想復雜了，想分析485總線上傳輸?shù)臄?shù)據，只需用一片485接口芯片將485電平轉換成TTL電平即可，然后可以利用串口調試軟件配合PC串口（這時還需要加232電平轉換）監看就是。
485只是電平標準。
-
冬冬5241
12-22 07:05
CHUNYANG大哥，我是想分析資料上的結論是咋來，具體的結果確實如你所說，直接拿串口監控就可以，但是我還是不清楚上拉電阻大小，對我實際多機通訊的影響以及如何影響的，難道從電路上分析不能得到滿意結果嗎？
-
nvywerwrq
12-20 14:06
注意應該說是偏置電阻不能說是上拉電阻，485的門限電平是正負200mV，也就是說總線上沒有節點處于發送態時應將總線的靜態電平偏置為邏輯1，否則容易受擾，邏輯0是串口的起始位。合適的偏置電阻根據電源電壓、200mV門限和總線的阻抗計算獲得，用初中知識足夠了。
-
請叫我保爾
12-18 01:59
CHUNYANG大哥，能否這樣理解，我只需考慮所有設備都處于接收狀態時的靜態電平偏置為邏輯1，滿足這個條件，則485通訊就不存在問題，在此基礎上就不需要考慮其中一個設備處于發送，而其余設備處于接收這種狀態了，或者這么說，如果由于設備的增加而導致了通訊不正常，就是因為沒有滿足：所有設備都處于接收狀態時的靜態電平偏置為邏輯1這樣一個條件.
-
xuxuede
12-22 09:38
這么理解才對：要使485總線上的電平確定，要么有且只能有一個節點處于發送態，要么用電阻將總線的靜態邏輯偏置為1。
-
60user200
12-18 01:57
485總線,分時用，一個時刻，只能有一個發送，那么所有的都可以接收，如果有2個發送，數據則錯亂
-
I_mC醬
12-21 00:55
回CHUNYANG大哥，我說的就是每點偏置，就是這個原因，所以才有了這么多疑問，在中國現在的電表集抄系統中每個單相表內部電路都是有偏置電阻的，掛在一起后就會存在問題，有時候表掛多了，就通訊不正常，所以對這個偏置電阻的選擇就更加重要了，我在主貼上就有這方面的信息，一款485芯片推薦的偏置電阻是30K，并且有以下結論：偏置電阻選小，則會因為負載太重，導致抗共模能力差，偏置電阻選太大，則會導致VOD太小，導致信號無法識別，我至始至終的疑問就是這個結論如何通過電路自己去推導。
-
c88348535
12-26 03:46
樓上的理解不對，偏置選大和偏置電阻選大可是正好相反的兩個概念，偏置過重不會導致抗共模干擾能力下降，抗共模干擾與偏置無關，偏置電阻選太大就失去了偏置效果，導致總線靜態邏輯不穩定。
關于合適的偏置電阻推導，你自己畫圖出來，不要考慮那些個內電路，內電路等效的是200mV門限，知道這個足夠了，下面需要的僅僅是初中知識。
