485

485電路這么設計行嗎?求高手回答

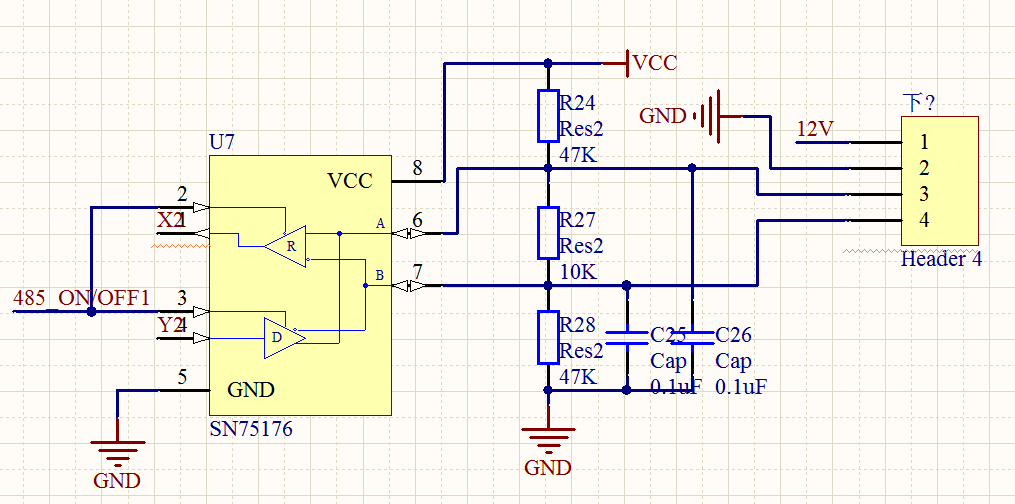

最近設計了一個485模塊電路圖如下:板子做出來以后該模塊只能發送不能接收,請大家?guī)臀铱纯丛韴D設計的有問題嗎?

或者能提供給我一份自己用過的485模塊電路就更感激了。模塊使用的范圍:一主多從,距離大概在8米左右,主機發送數據,從機接收判斷后,符合條件的從機發信號應答。軟件格式準備采用MODBUS協議。求指導,大神們幫幫忙

提問者:xuyin8425 地點:- 瀏覽次數:9928 提問時間:10-14 15:05
我有更好的答案
提 交
10條回答
aril1227 07-17 02:05

這是我做的原理圖


yshlah 07-18 11:55
終端電阻用的不對,R27是匹配電阻,看用什么電纜,一般使用120ohm的通信電纜,所以R27一般取120ohm,其他兩個電阻要保證R27上的分壓大于200mV,比如取1K,而且終端電阻只要在最后一個設備用就好
799707192a 07-09 11:32
建議AB線上面不要加電容
qwe042 07-13 17:41
去掉電容,偏置電阻的阻值要根據200mV的門限電平計算,注意單點偏置和多點偏置的取值是不同的,另外終端要加終端電阻。
yangshuhantju 07-10 19:22
既然加了電容,建議波特率降到300以下試試。
osjnswai1983 07-17 14:51
在網上求了一份驗證過的電路圖,大家?guī)兔Ψ治鱿驴煽啃裕ㄓ悬c不敢用自己設計的圖了)
dfzvzs 07-17 17:08
LS電路也有問題,
終端電阻只能加在末端,不能每個都加!
再個偏置也不對
qiangqzuo 07-15 14:21
2個4001沒用,要加防雷管。
q10086333 07-13 00:03
樓上的圖應該沒大問題,不過本人在實際中常用到::r7/r8為3.3k電阻,r9通過跳線,平時不用。
防雷接地與電源地分開。
電容不用。
v4/v5采用91伏防雷
60user194 07-12 15:05
硬件都沒多大問題,只是規范些而已。能發不能收,很可能是軟件的問題,比如你是的接受使能了么,接受中斷開了沒,等等。
