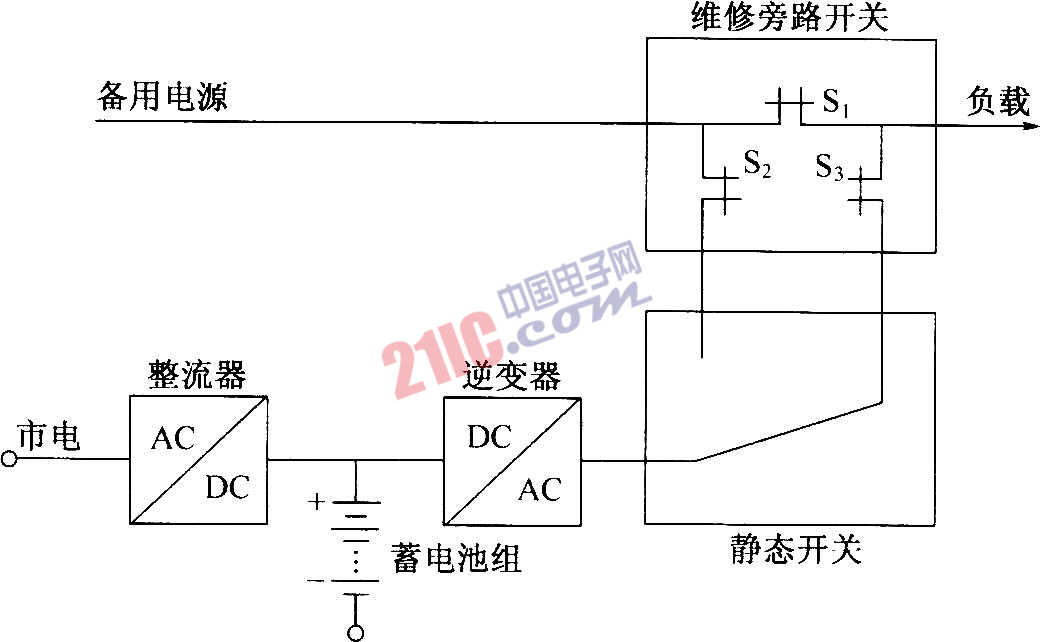

UPS電源依據逆變器組合方式可分為轉換型和并機型，設置靜態開關的單相轉換型UPS電源主電路框圖如圖所示。由圖可知，當市電正常時，以逆變器輸出作為主用電源供給負載。為了便于維修，設置了一個手動維修旁路開關，即檢修時先讓旁路開關S，閉合，然后使S2、S3和靜態開關斷開。改由備用電源向負載供電，則UPS系統與旁路系統脫離，此時便可對逆變器、靜態開關做維修。當逆變器作主用電源時，先合上靜態開關和旁路開關S2、S3，再斷開S1。

?

?
