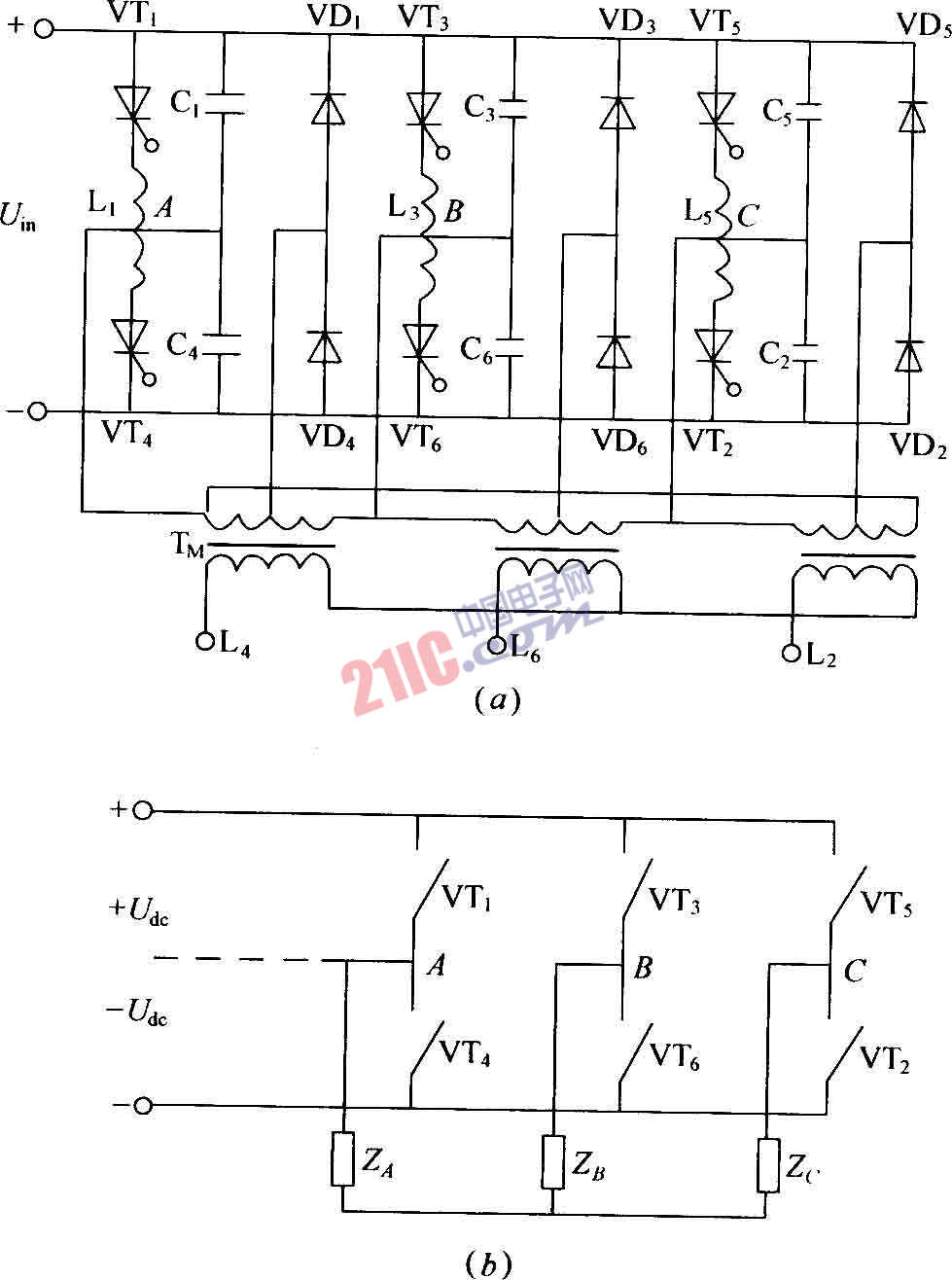

傳統的三相橋式逆變器電路如圖所示。圖中，VT1～VT6為晶閘管，L1～L6為換向電感，C1～C6為換向電容，兩者組成晶閘管關斷電路。VD1～VD6為反饋二極管。依據晶閘管工作原理，在三相交流輸入電源作用下，若晶閘管承受最大正向陽極電壓，而控制極又獲得觸發脈沖時便轉入導通狀態。反之處于導通狀態的晶閘管在足夠的反向陽極電壓作用下會轉為截止?fàn)顟B(tài)。圖為圖的簡化圖。
?
?
