4個16*16點陣屏顯示行用的是154，列用的是595
設計的時候 是用595接上100歐的電阻，然后連接點陣屏
154行直接連接 不管是實物還是仿真，其顯示感覺還好。

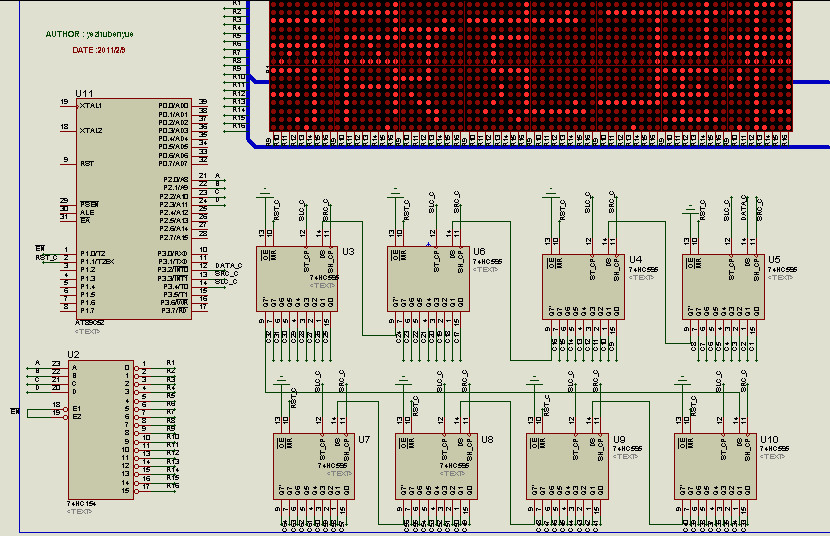

如圖

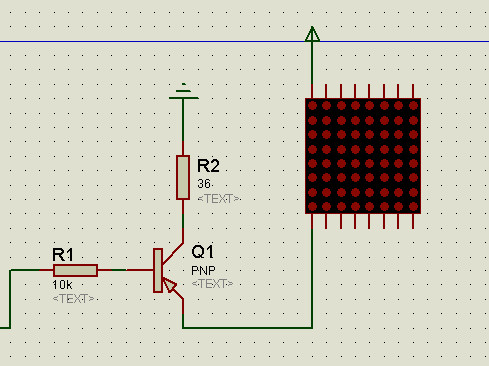

寫論文的時候 發現154的驅動灌電流最大也就20ma，對應一行點陣最多有64個，64*10ma就是640ma??154應該是驅動不起來的（可實物顯示其亮度還好），現在想加PNP三極管驅動，遇到的問題是電阻如何確定


這里發射集最大電流是640ma，最小是10ma，那電阻R2如何確定呢？如果照640ma算，電阻R2可以取5歐，當下次顯示一行只有一燈亮，那LED燈分的的電壓是不是太大了。如果R2取大一點的值比如100歐，當一行有64個亮了，那LED分的的電壓都只有一點點了。。
