這個問題太簡單了？有誰知道的

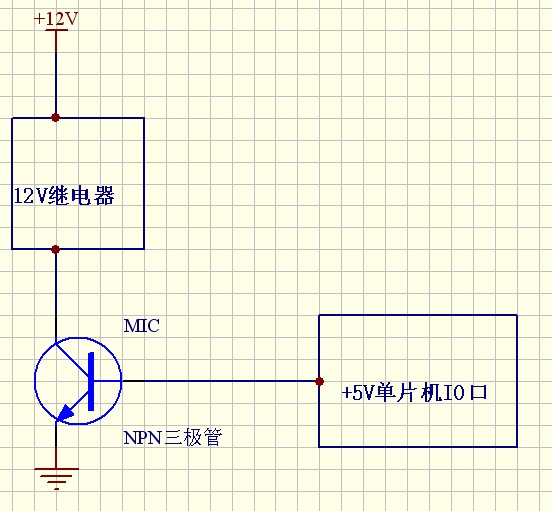

5V單片機這樣直接驅動12V繼電器能行嗎？
以前沒親手做過，但今天卻讓我大失所望
忘了說明下
繼電器是最小個子的，觸點電流120V/0.2A的微型繼電器
三極管用過C1815（插件），2N3904等，與三極管無關，只需NPN的，電阻隨意大小，均測試過，可惜的是繼電器在這種電路下均不能吸合
提問者：asp60399
地點：-
瀏覽次數：675
提問時間：01-24 19:21
我有更好的答案
- 16條回答
-
cnmkwnefd
01-28 05:16
直接不行，可以使用三極管
-
天天雷鋒
01-29 10:05
繼電器加續流二極管
IO輸出加上拉（如果是普通51 IO的話）或串電阻（強輸出IO的話）
三極管BE加個下拉電阻
-
罕井雅直
02-02 12:06

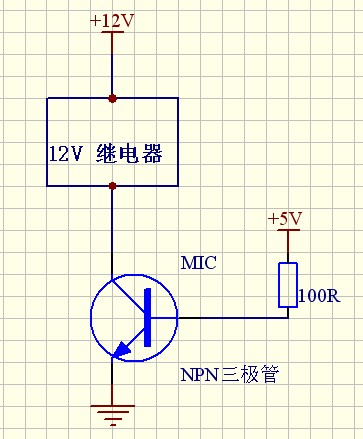

樓上的都錯，這樣繼電器還是不能吸合，樓上的這樣只是加了些保護措施，我只是簡化了電路，沒把這些保護畫上，上面的電路害我調試了半天沒能讓繼電器吸合上，以前也沒做過這樣的控制，以為輕松的沒問題，直接打了幾塊樣板回來，:dizzy:我會在最后能讓繼電器吸合的圖畫上給大家看；
-
sdyfwhfss
01-31 22:14
以前沒做過這樣的，一看就知道繼電器肯定能吸合的
-
cmh20
01-28 07:51
單片機I/O驅動電流有限，加一級緩沖應該可以。
-
linlin3105
01-27 20:22
開始我也是憑空設想就去打了樣板回來，剛開始發現繼電器不吸合，還以為單片機端口壞了，還果斷去換了塊單片機，現象依舊。
-
hu_wflllll12
01-29 22:31
LZ，你這是故弄玄虛，少見多怪而已。人家說要加大驅動，你曲解成加個小上拉電阻。這個根本不需要有沒有做過，你在學校學的理論知識能完美的告訴你能，還是不能。
-
c1441424
01-28 22:38
故弄玄虛，肯定是低級錯誤。
多大電流繼電器、什么MCU，什么類型IO、什么三極管都不說，鬼知道怎么回事。
驅動繼電器無非是保證三極管飽和導通，根據繼電器線圈額定電流選擇合適的三極管，根據三極管hfe和MCU的IO驅動電流選擇是否再增加一級三極管或其他驅動電路。
-
sulidudu
01-26 18:04
繼電器是最小個子的，觸點電流120V/0.2A的微型繼電器
樓上兩位也是紙上談兵的了，現在是看看這里有多少電工們是這種類型的，見證時刻
-
jvwueurw
01-27 15:45
樓主分不清觸點電流和線圈電流么？
-
Unfair
01-31 20:10
請這位仁兄能否果斷告訴我
下面這個電路能否使繼電器吸合，繼電器是最微小型的；這個三極管不論是什么型號的（特別說明結果是跟三極管型號無關）
-
sauwa
01-26 17:08
類似的接法我以前好像是用過的，沒有問題呀。記不清了，轉做軟件快10年了。gmgmgm你也就別買關子了，把問題說出來吧。
-
safag
02-01 14:01
注意：是在繼電器觸點空載下，沒有接負載，觸點電流為零，線圈電流為12V約2mA,
-
pm58
01-27 23:06
以前也見得多用三極管控制繼電器，但沒仔細看它是怎樣驅動的，走馬觀花的就按上面的線路圖去打了樣板，卻發現這種電路根本就不能讓繼電器吸合
-
肥肥飛飛
01-28 04:28
根據我的哲學認知，問題很可能就出在三極管
-
60user97
01-30 11:43
哎，又多了幾個哲學專家，之前我沒做過種事之前我也會認為，這個電路沒任何問題
