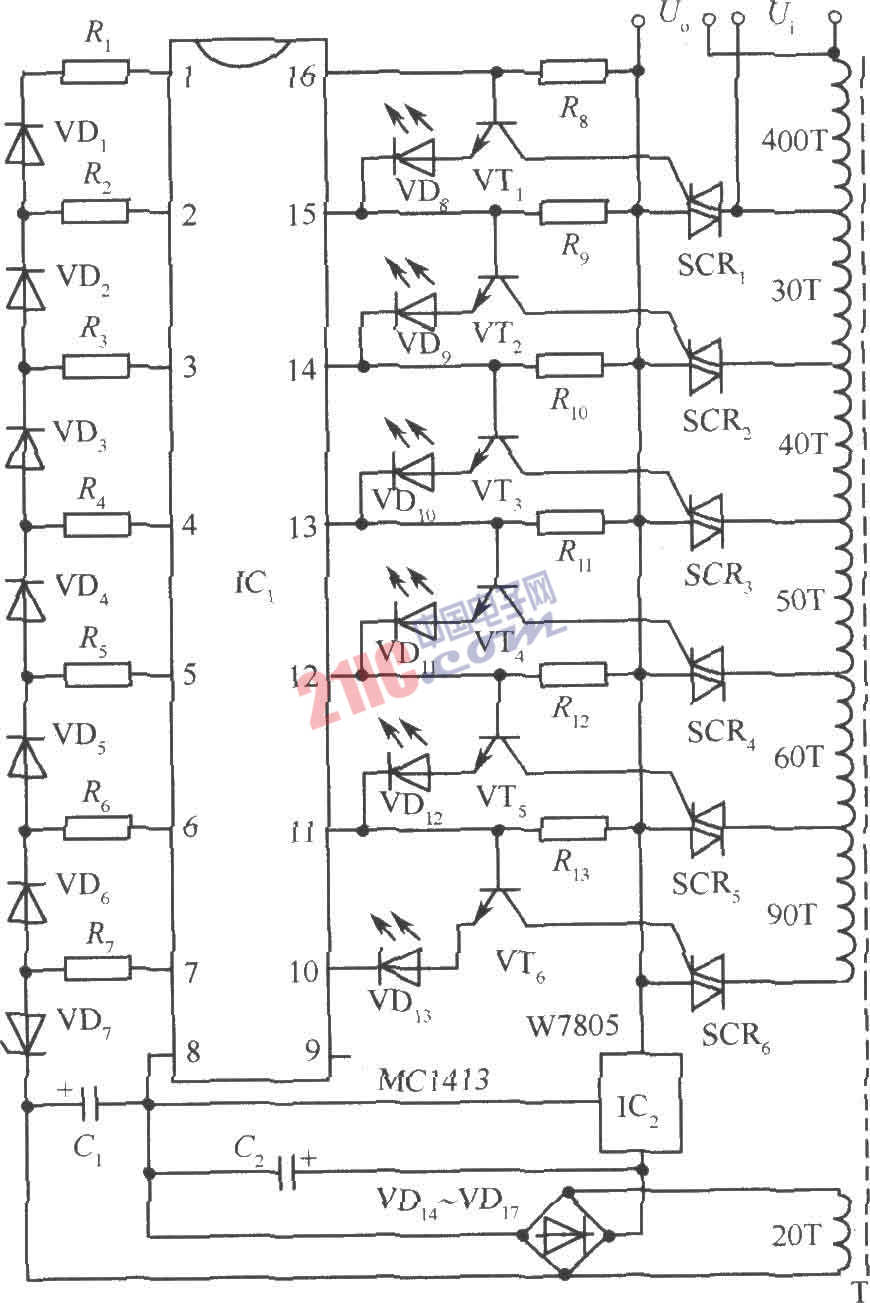

本穩壓電源，當輸入電壓Ui在120-240V之間時，輸出電壓Uo在220-240V之間。當輸入電壓大于240V或小于120V時，將無輸出電壓，因此兼有超壓、欠壓保護功能。該電源電路如圖所示。其中，集成電路MC1413內有7個達林頓管，參數互相接近：1～7腳為達林頓管的基極；8腳接地；9腳可用來接高電位放電；10～16腳為達林頓管的集電極，如圖所示。

三極管VTl～VT6：2SCl815；二極管VD1～VD6：1N4148；穩壓二極管VD7：2.1V、0.5W；發光二極管VD8～VD13：BT102或選用其他型號的紅色發光二極管；整流二極管VD14～VD17：1N4002；可控硅VS1～VS6：MAC97A6；集成塊IC1：MC1413；IC2：M7805；電阻Rl～R13：2kΩ；電容C1：100μF25V；C2：470μF25V；變壓器選用鐵氧體磁心，如MXO-2K，E20型；漆包線線徑Φ1mm；穩壓器功率可達150VA；濾波電容C1不可選得太大，否則將使得穩壓靈敏度降低；而Cl選得太小，輸出電壓Uo會強烈擺動，達不到穩壓目的。本電路板應與外界電氣絕緣，以免產生干擾而影響輸出電壓的穩定度。

?
