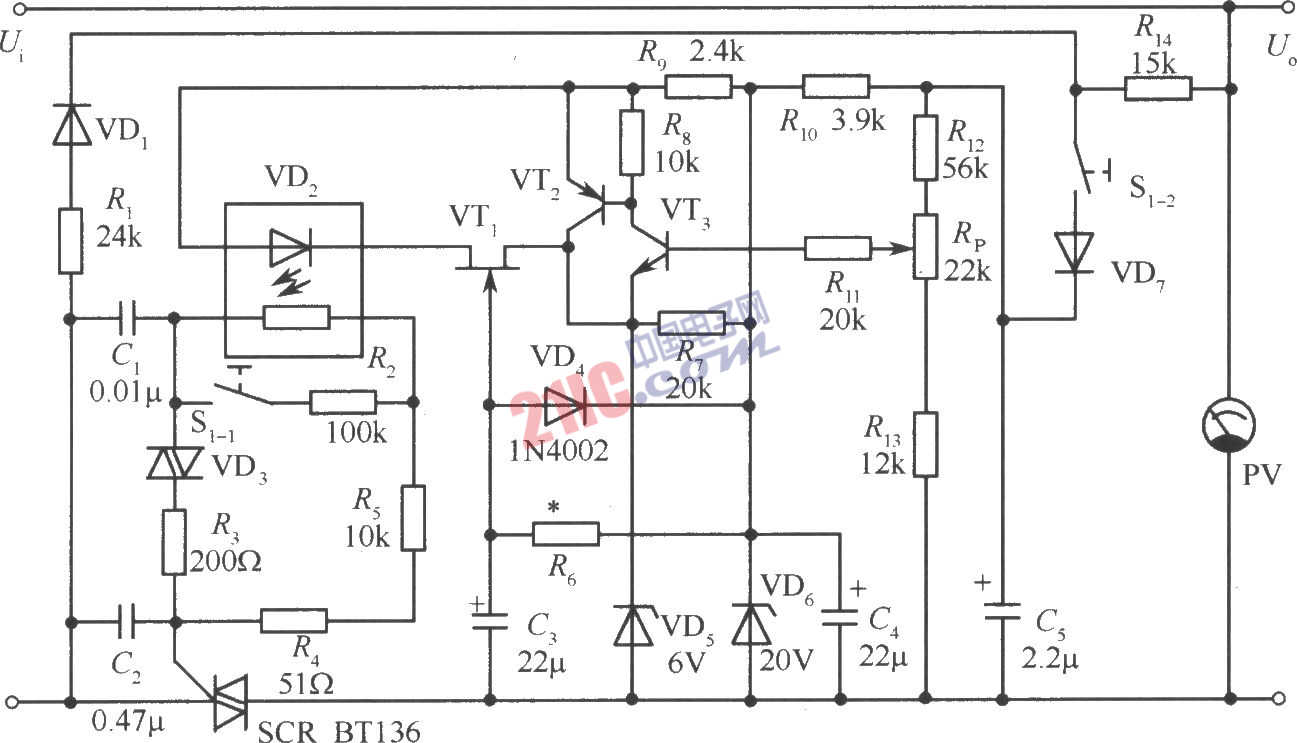

該電源電路原理如圖所示。開關Sl閉合時，電流經負載及R5、R2和Cl組成的網絡移相后，通過雙向觸發二極管VD3和觸發可控硅SCR使其導通。由于R2電阻的阻值很大，故可控硅SCR的導通角較小。這時在輸出端便可得到一個較低的電壓(可設計為零，作為延時開啟用)。

SCR可選用6A／600V、觸發電流小于10mA的可控硅；VT1選用一般場效應管，如3DJ6或3DJ7等；VT2選用β≥100的3CG21；VT3選用β≥500的高增益三極管，如9014；VD1、VD7選用耐壓大于400V的***率二極管，如1N4007即可；VD5、VD6的功率不小于lW；R14的功率不小于2W；R1、R5的功率不小于1W；R4的功率不小于l/2W；其他電阻均用功率為1／8W的。若需要長時間定時，則C3應選有漏電小的鉭電容。對其他元器件無特殊要求。該穩壓器中的光電耦合器無成品供應，可自制，即用暗阻10MΩ、亮阻10kΩ、功率為200mW的光敏電阻與亮度高的發光二極管封裝在一起，并與外界遮光即可。

?

?
