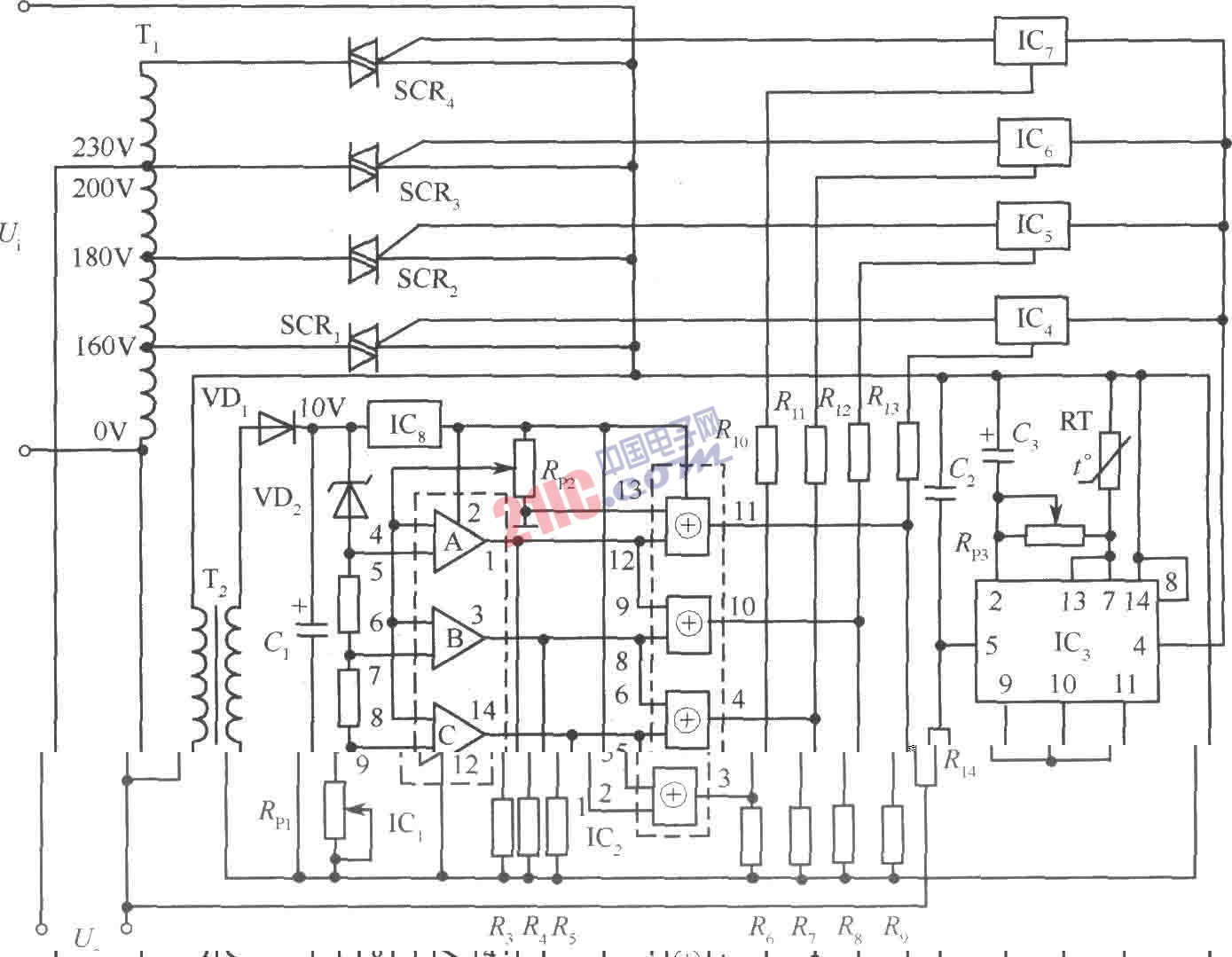

電源電路如圖所示。ICl等元件組成電壓比較器。當電網電壓變化時，經VD，整流、Cl濾波后的直流電壓也跟著變化。此變化電壓作為取樣電壓與穩定的直流電壓進行比較。隨著電網電壓由低到高的變化，電壓比較器A、B、C逐漸都輸出低電平。

圖中，T1：自耦變壓器；Y2：取樣變壓器；ICl：LM339；IC2:CD4070；IC3：TWH9205； IC4～I(xiàn)C7：TWH8778；IC8：W7806；電阻Rl、R2：150Ω；R3～R9：10kΩ；Rl0～Rl3：20kΩ；R14：20kΩ、4W；熱敏電阻RT：47kΩ；RPl：680Ω；Rp2：4.7kΩ；Rp3：100kΩ；Cl：47μFl6V；C2：0.1μF；C3：100μF16V；VD1：lN4002；VD2：2CW54；可控硅SCRl～SCR4可據負載功率的大小來合理選擇。

?

?
