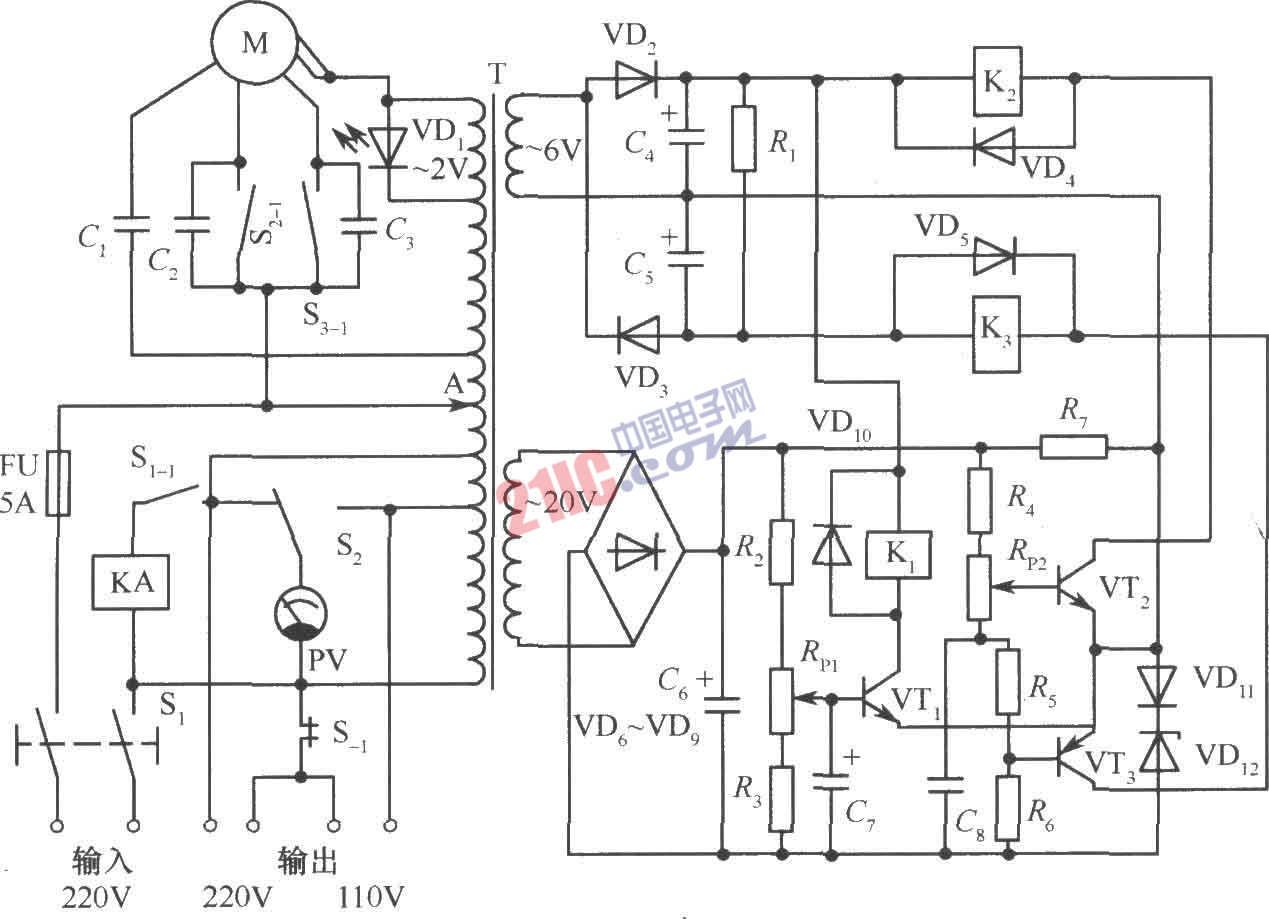

如圖所示電路，T為自耦式調壓器。其輸出端固定，輸入端由伺服電動機自動調節(jié)，使輸出保持恒定。

三極管VTl、VT2：3DK9C，β=65～85；VT3：3AX818，β=60～80；二極管VD2、VD3、VD6～VD9：1N4002；VD4、VD5、VD10：1N4148；VD11：IN4001；發(fā)光二極管VD1：BT304；穩(wěn)壓二極管VD12：2CW119；電容C1：lμF400V；C2、C3：0.1μF250V；C4、C5：220μF25V；C6：470μF50V；C7、C8：47μF50V；電阻Rl：10kΩ；R2、R7：510Ω；R3、R6：2.7kΩ；R4：470Ω；R5：51Ω；電阻標稱功率除電阻Rl選用大于3W功率外，其他均選用1／2～1／4W金屬膜電阻；電位器RPl、RP2：1kΩ；繼電器Kl～K3：JRK-13F；交流接觸器KA：522；伺服電動機M：ND-D；電壓表PV：85L1-0～250V；開關S1KN3?3；S2：KN-2W1D；保險管FU：BGOPΦ6-5A。

?

?
