如何保護電源輸入回路

我的產品是交流220V供電，工業環境控制3相電機。參考同類產品，電源輸入部分加了一個共模電感，一個0.1U的安規電容，電源是用PI的TNY系列的芯片做的開關電源。

現在經常發生電源部分爆掉，有時包括450V/10U的電解和開關管都爆掉，比例達到近1%了，以前加過471/D20的壓敏電阻，400V的TVS,都有被燒的。誰能給我提供個成熟的輸入電路，能承受住3000V浪涌測試，我可以付費

提問者：xzx1 地點：- 瀏覽次數：8143 提問時間：10-28 17:24

我有更好的答案

5條回答: lyx0809 08-28 21:39

在輸入端加NTC熱敏電阻試試，或者再并接一個450/10U電容和壓敏試試。

 評論0  贊43; crcwqeqwe 08-27 01:55

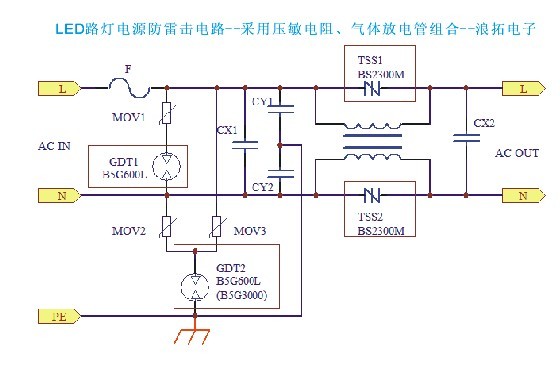

3kV 浪涌估計要 MOV + GDT + TVS 才行,分級起作用。

 評論0  贊70; 胡政鵬測試bbs 09-01 03:12

加一個能耐壓3KV的壓敏電阻應該沒問題呀。我們做4KV耐壓都沒問題的。關鍵是壓敏電阻

 評論0  贊27; 60user75 08-30 09:31

你的第一部耐壓沒有處理好，后面加什么瞬態抑制二極管，電容肯定要爆掉

 評論0  贊68; 60user168 10-28 17:24

市電220V的防雷保護裝置應具有足夠快的動作響應速度，應能盡早動作限壓和旁路泄流。在允許的苛刻的暫態過電壓情況下，防護元件的自身應能安全生存，不被損壞。
鏈接地址

 評論0  贊0
