請問貼片三極管的型號

各位師傅：我有一個貼片三極管，它的背面的CODE是：XD??封裝比TO-23要小點點，請問這是什么型號的三極管，謝謝！
提問者：hetao1111 地點：- 瀏覽次數：2705 提問時間：12-17 01:24
我有更好的答案
提 交
13條回答
chaoyuang 12-22 09:35

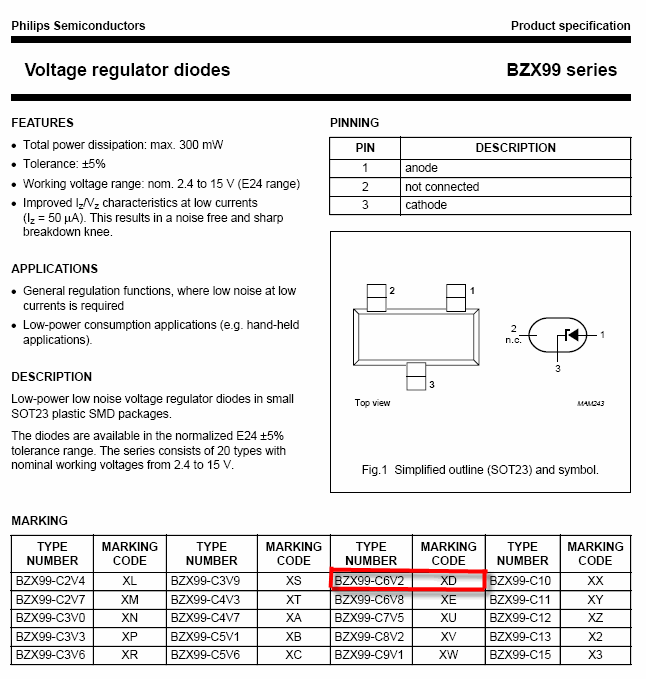

BZX99-C10__IC-ON-LINE[1][1].CN.pdf(54.1 KB, 下載次數: 11)2009-11-4 11:28 上傳點擊文件名下載附件




漁具在此→

1. 先用這本手冊,按"XD"代碼查

〓◆ 貼片元器件應用手冊 514頁 35.0M 高清pdf+書簽 ◆〓



2. 再用下面工具按查得的型號"BZX99"找資料

http://cn.ic-on-line.cn/iol_rc500/datasheet_list/rc500.htm

3. 收藏起來以備后用
s934275423 12-19 01:04
TYW：你好！這是個穩壓二極管呀！我問的是三極管，基極帶電阻的。
60user188 12-24 09:12


你看一下是否三個腳都有連接線,封裝及代碼都符合了
穩壓管1腳串電阻是對的
jhdfvs 12-20 23:24
TWY:你好！BCR555的封裝是TO-23，我的樣品封裝比TO-23要小，尺寸是2*1.2MM,在線路上通電電壓三個腳都有電壓。
預言者J 12-17 20:32


不通電用通表量eb及cb腳正反向通斷情況,再找一個9012三極管對照測量,看是否一樣,一樣的話可基本判斷為BCR555.

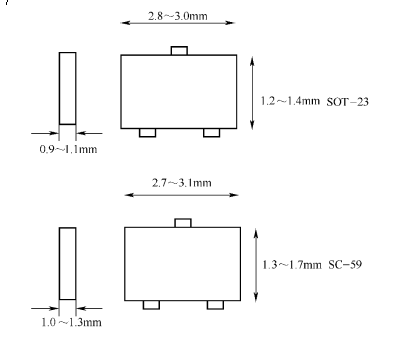

sot-23封裝為2.8mm x 1.3mm,你用游標卡尺量的嗎？
wuyan637419 12-22 10:15
TWY:你好！用萬用表的二極管檔量，E-B,B-E,C-B,B-C,E-C均為無窮大，只有C-E呈現二極管正向?qū)ǖ奶匦?，尺寸?*1.2MM,我是用游標卡尺量的，它比TO-23是要小的。我有9012 8550的TO-23封裝樣品。同時這個三極管是PNP的，做電源導通功能。
崔佳雯啊 12-18 20:44


"E-B,B-E,C-B,B-C,E-C均為無窮大",怎么能判定是pnp三極管？


有可能是廠家自已搞的封裝,2*1.2MM,3個腳的沒見過,
2個腳的,XD代碼的有,大小也相符

BZX284-C10__IC-ON-LINE[1][1].CN.pdf(58.01 KB, 下載次數: 7)2009-11-4 13:21 上傳點擊文件名下載附件
60user104 12-23 18:14
就是674XXX圖中的Q2是什么型號的三極管，E極的電壓為1.5V,B極為0.9V,C極為1.45V,根據電壓判斷是PNP管。
胡政鵬測試321 12-21 04:40
tyw:你好！不好意思，應該是原理圖錯誤，我估計是個場效應管，P溝道的。如果是這樣的話它應該是什么型號呢？謝謝！
廣州洋釩 12-23 08:01
給你個專業查詢貼片元器件的網站http://clivetec.superihost.com/SMD_Codes.htm
胡政鵬測試bbs 12-23 12:59

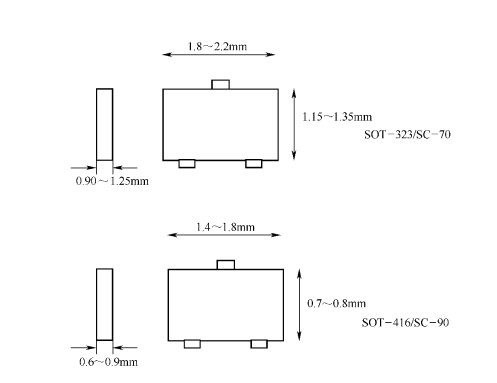

封裝有可能是sot-323或sot-416



pu76543 12-17 16:26
好的，謝謝你們。
bozai602 12-21 06:11

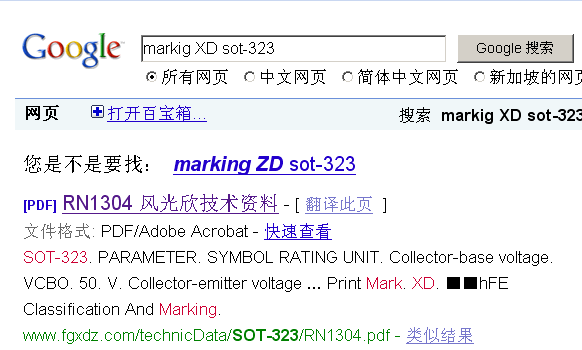

確認封裝后用狗狗搜

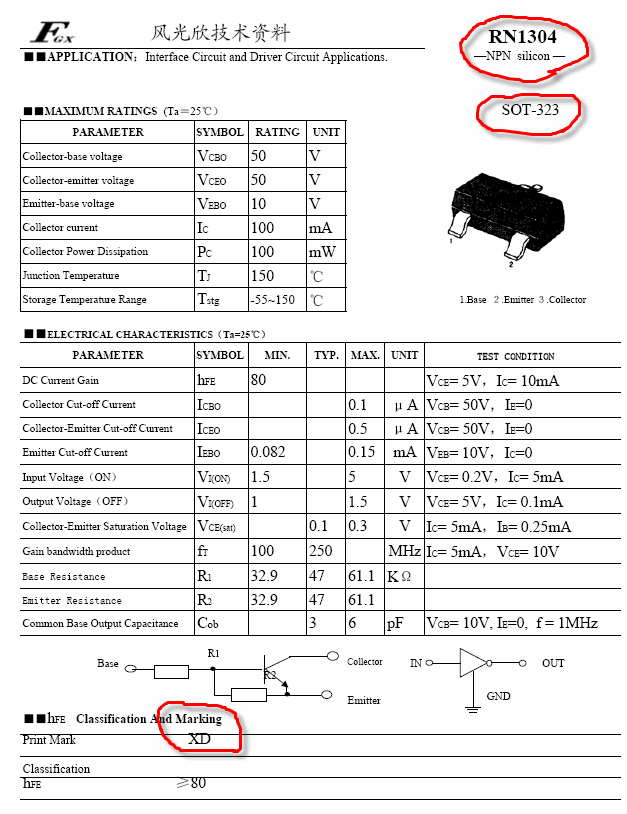

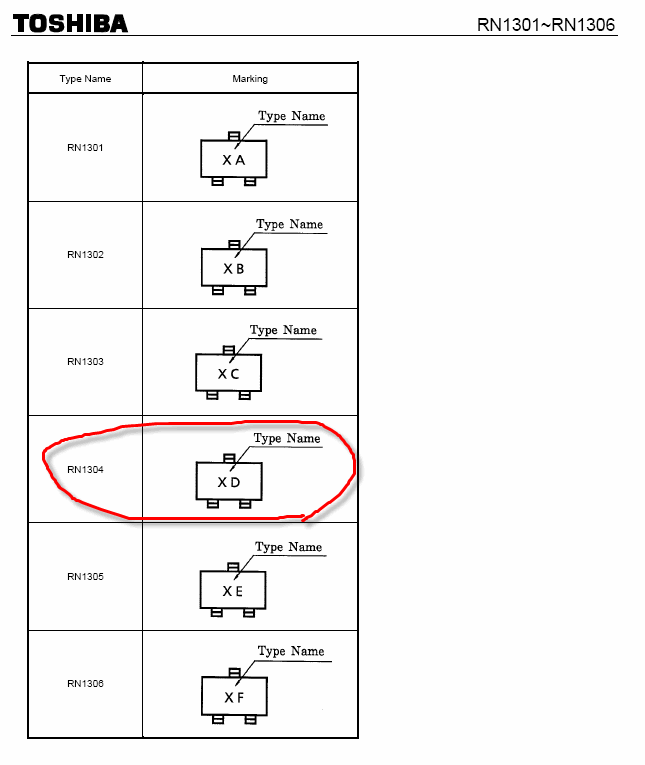

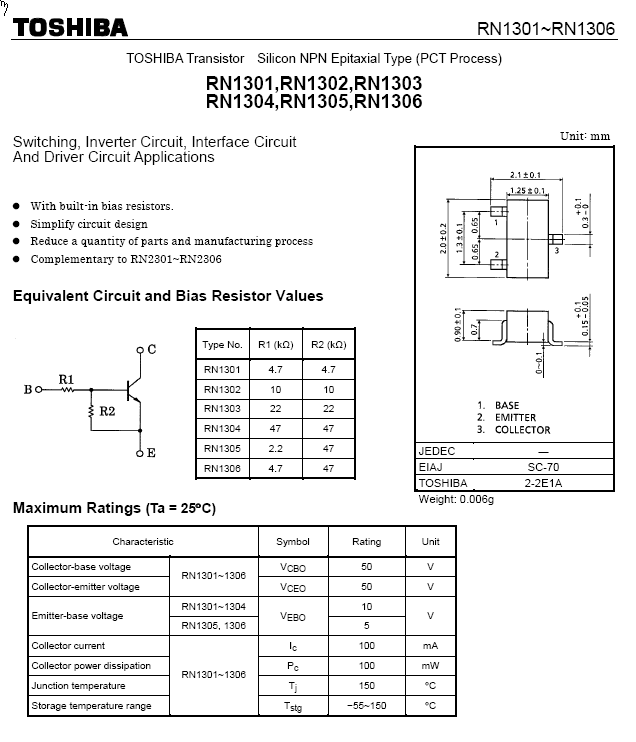

RN1304.pdf(299.05 KB, 下載次數: 2)2009-11-4 16:21 上傳點擊文件名下載附件




RN1304__IC-ON-LINE[1][1].CN.pdf(247.71 KB, 下載次數: 2)2009-11-4 16:27 上傳點擊文件名下載附件
