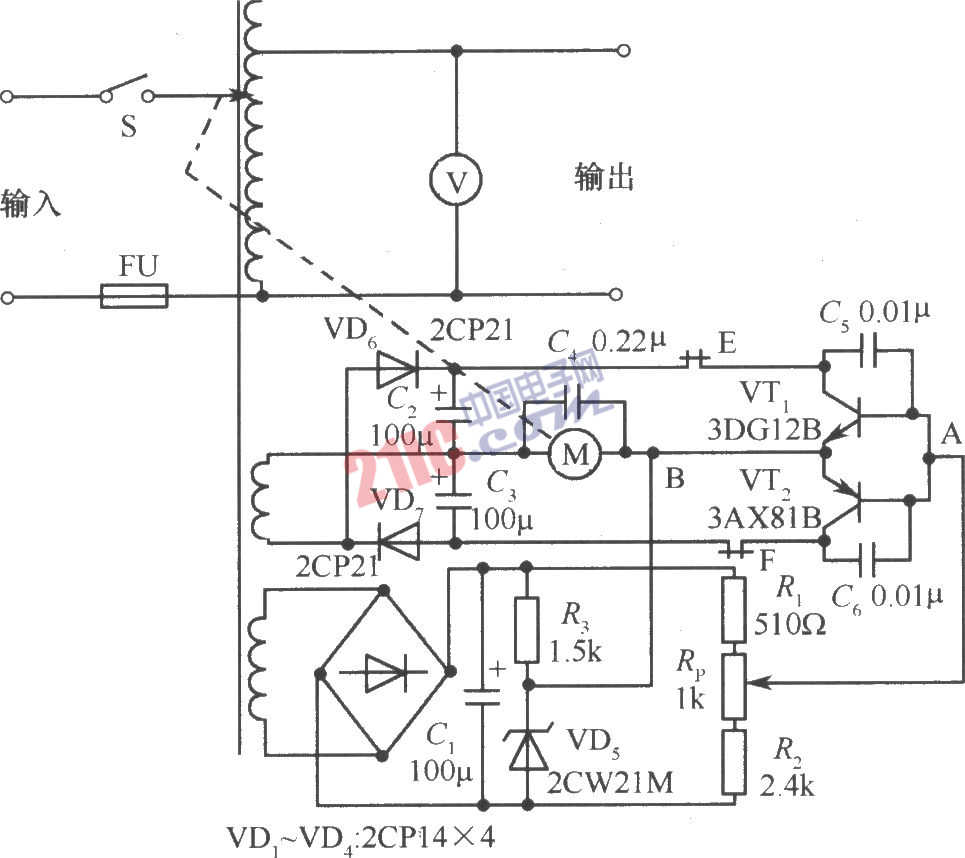

如圖為200W自動調壓式交流穩壓電源電路圖。圖中用虛線框出的部分，它們的工作是緊密聯系的。當調壓變壓器輸出偏離220V時，其變壓器次級一個繞組取得這個誤差信號，送到VD1～VD4橋式整流，再經Cl濾波后，變成直流電壓，再由R1、RP、R2組成的取樣電路取樣，調整RP，若A點電壓高于B點電壓(B點為VD5穩壓的基準電壓)，則放大部分的VT1導通(因為VT1為NPN管，集電極電壓為正)，并放大，迫使電動機M轉動。電動機的轉動就帶動了調壓器的滑動臂移動。移動的方向是使輸出電壓降低。相反，若調整RP，A點電壓低于B點電壓時，則是放大部分的VT2導通(VT2為PNP管，集電極電壓為負)，并放大，迫使電動機M向相反方向轉動，從而使調壓器的滑動臂向電壓升高的方向滑動。這就保證了調壓器輸出的穩定。當然，當輸出電壓無誤差時，A點與B點等電位，兩只三極管都處于截止狀態，電動機不動。

?

?
