有可能是觸點接觸電阻引起的,一般普通觸點為100mΩ,合金觸點為50mΩ,你換50mΩ的試試

想請教下與繼電器的“響應時間”是否有關系？這個“響應時間”是我杜撰的，是指繼電器線圈獲得啟動電壓開始直至觸頭穩定接觸為止的這一段時間，不知微型繼電器是否有這一指標？再次請教各位達人。

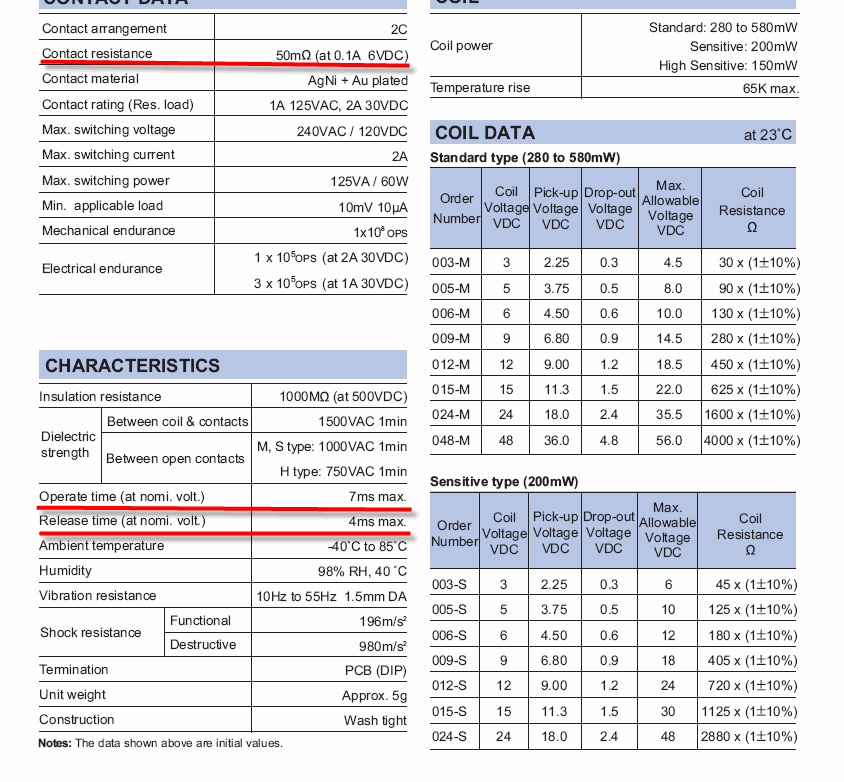

HFD27-005-H.pdf(52.22 KB, 下載次數: 536)2012-6-14 19:28 上傳點擊文件名下載附件

謝謝T叔指教。明天上班后準備用示波器看看實際的動作時間。

采樣的持續時間最好超過2倍的7135轉換時間，否則轉換結果不可靠。

那么快要用固態繼電器吧。電磁繼電器很慢的。

你控制繼電器的電路是什么？如果有使用到單片機的話，建議你直接就用單片機的AD采樣比較好處理。

固態繼電器，不知導通壓降以及封裝、驅動方式等參數。老T叔可否上傳些相關的資料啊。

這種應用下用繼電器？你打算多長時間切換一次？你這設備打算用多長時間？

此處不宜用固態繼電器,導通壓降較大. 可用干簧繼電器.

干簧繼電器的分類、結構及選用原則
? ? newmaker 干簧繼電器是一種具有密封觸點的電磁式斷電器。干簧繼電器可以反映電壓、電流、功率以及電流極性等信號，在檢測、自動控制、計算機控制技術等領域中應用廣泛。干簧繼電器主要由干式舌 簧 與勵磁線圈組成。干式舌 簧 (觸點)是密封的，由鐵鎳合金做成，舌片的接觸部分通常鍍有貴重金屬(如金、銠、鈀等)，接觸良好，具有優良的導電性能。觸點密封在充有氮?dú)獾榷栊詺怏w的玻璃管中，因而有效地防止了塵埃的污染，減少了觸點的腐蝕，提高了工作可靠性。其結構如圖1所示。


圖1 干簧繼電器結構原理圖
1-舌** 2-線圈 3-玻璃管 4-骨架 當線圈通電后，管中兩占**的自由端分別被磁化成N極和S極而相互吸引，因而接通被控電路。線圈斷電后，干 簧 在本身的彈力作用下分開，將線路切斷。
? ? 干簧繼電器具有：結構簡單，體積小。吸合功率小，靈敏度高，一般吸合與釋放時間均在0.5～2ms以內。
? ? 觸點密封，不受塵埃、潮氣及有害氣體污染，動片質量小，動程小，觸點電壽命長，一般可達107次左右。
? ? 干簧繼電器還可以用永磁體來驅動，反映非電信號，用作限位及行程控制以及非電量檢測等。
主要部件為干簧繼電器的干簧水位信號器，適用于工業與民用建筑中的水箱、水塔及水池等開口容器的水位控制和水位報警。

T叔，他這個應用不能用機械式觸點的，否則機械壽命會是問題。

有吸合與釋放時間均在100us以內的機械式觸點繼電器嗎？

這種 電池電壓采集不應該使用這種電路 現在有那種電池模擬開關的
