想搭個簡易UPS，也這么難！

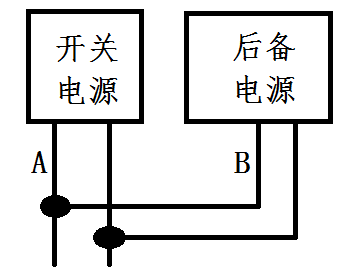

想搭個簡單的UPS，如附圖。平時是開關電源供電，若斷電，則由后備電源供電。
為了避免電流倒灌，就必須在A、B兩處加上二極管?？墒沁@樣又會造成0.7V壓降。
假設我要的電壓是5V，那么開關電源就得輸出5.7v，弄不到這種電源。
請問有沒有別的辦法？比如，弄一個壓降特別小的二極管？

提問者：fqweerw 地點：- 瀏覽次數：3753 提問時間：12-07 14:03

我有更好的答案

10條回答: aaaa321 12-09 20:30

弄個6V的，UPS后再LDO到5V不就行了嗎。電源二極管基本都是0.7v壓降的。

 評論0  贊48; letian575 12-11 23:52

咋沒有看到圖呢？？？

 評論0  贊12; 抹茶小婊砸 12-14 13:57

UPS極少考慮電流倒灌，能夠把電池接反，那算也是人物了

 評論0  贊80; muuwfwr 12-13 06:13

怎么改貼了，按現在的情況，串肖特基二極管比較適合

 評論0  贊34; hnllyhsh 12-08 16:26

多謝6樓、7樓。剛才查了一下，肖特基二極管的壓降是0.4V，估計勉強符合要求。MOS管我沒用過，不知道壓降能達到多少。

 評論0  贊89; biao66 12-15 08:16

用繼電器切換不就得了？

 評論0  贊50; 60user5 12-11 12:38

用兩個PMOS背靠背肯定可以。很多鋰電池保護板就是這樣作的。我也曾經在電池電源雙供電的應用里試過，沒問題的。file:///c:/未命名.JPG

 評論0  贊56; hu_wfllllllllf 12-15 11:35

電池切換，不用背靠背

 評論0  贊61; Elva_chen 12-08 10:16

后備電源電壓的電壓略調低一些（如0.1V），開關電源輸出級一般是二極管整流，不會出現反灌

 評論0  贊7; 60user135 12-07 18:29

對，AC／DC或DC／DC的輸出級都是二級管全橋整流出來的，所以不會發生倒灌的情況。Rectifier Diode Reverse Voltage也足夠了。

 評論0  贊52
