- 17條回答
-
AnnSlut
03-27 15:53

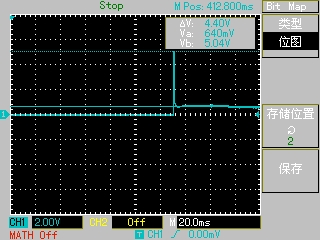

波型圖是電源端串接10R電阻兩端的電壓波形，PDF為板子原理圖，請高手幫忙呀！
-
平凡的世界12
03-30 23:46
啟動電流大一是電容大，瞬間需充電，二是多個器件同時啟動消耗電流
對于第2個問題，可采用分步啟動
-
pdsoada
03-31 01:41
板子上的電容都很小呀，按理說不應該有那么大的啟動電流呀
-
kang322
04-04 14:47
LZ的電路原理圖把公司都貢獻出來了，小心告你泄密！
你的這個板子，應該電流不會太大，700mA也太大了，建議你先只焊上LDO，不要焊那些集成電路，CPU、語音芯片什么的，看一下只掛接電源模塊有沒有問題。是不是有一些元器件質量有問題，還是PCB板子做的有問題。
-
nvywyerwer
03-29 08:25
求助各位大俠，當然得拿出誠意來呵呵。不是700mA是70mA
-
bctwerwer
03-27 23:51
如果PCB什么情況會造成這種問題呢？
-
qwe045
03-28 11:05
自己頂一下，望各位大俠能幫幫小弟呀。
-
上海四通儀表
04-03 18:51
感覺你是新手，至于這個啟動電流大，首先要用排除法，找到引起啟動電流大的部分，這個你應該會處理了吧！
通過電路大致判斷應該是：GF_K信號腳請接個下拉，以保證在開機瞬間GF_K信號為低電位。（請用排除法，逐級斷開電源找是哪部分電路引起，縮小范圍好處理?。?
-
深圳博英特科技有限公司
03-30 05:13
24直接轉5，你這個LDO不燙嗎~~
-
富芯微電子
04-03 10:07
瞬間500mA應該正常的，這么多電容。
次級電容也需要瞬間充電的。
-
河南順之航
04-03 07:25
1、在輸入端串聯上一個100mA的PPTC，可以抑制下瞬時大電流。當然得選正宗的，國產的當心假貨。
2、或者在輸入端增加一個緩啟動電路。其基本原理是：在輸入電源線上串上一個P-MOSFET，MOSFET的控制端用阻容充電方式。當上電時，MOSFET初始斷開，其后隨著電容充電，逐步打開MOSFET，從而實現緩啟動。
-
東莞市鑫大電子科技有限公司
04-03 14:06
可以考慮先24V，12V通過DCDC轉為5V再通過LDO來轉其他電壓，一般不推薦高電壓直接通過LDO轉低電壓，容易造成大電流或者IC發熱量大等問題！另外，限流電阻也可以加大點，你電容比較多，可以在濾波電容處并接一個大電阻到地，這樣可以在系統斷電時能及時將電容上的電量泄放掉，利于改善系統穩定等問題！
-
a無生a
04-04 22:43
最為主要的是:大就大點兒唄，影響什么了嗎
-
yvochen
03-29 11:08
謝謝各位的指導，參照各位的意見，我會逐一做一下實驗，希望能找到問題答案。各位還有什么看法請不吝賜教。
-
ziran52
03-29 15:08
開啟的瞬間電容都相當于短路，電流大點可以接受，但是你這個有點大了??電容放小點吧。
-
60user187
04-01 04:26
因為本系統用本安電源供電，沖擊電流大的話，電源直接保護，封鎖輸出，系統不能正常工作。
-
uweujvwerw
03-27 18:20
煤礦用的吧，呵呵
12樓的意見很好啊，加個軟啟動定路，緩慢上電
