我用ADC采集運放輸出的電壓信號，采集頻率為4k,在每次采集的時候（如圖2中，CS的下降沿產生時）ADC的供電電壓會有波動，波動大約有70mv，波動時間很短，就采集的那一下有波動。ADC芯片的參考電壓由芯片的電源引腳提供，為外部參考電壓，猜到的數據有十幾個LSB的波動，如何解決？下面是原理圖，請問各位大俠怎么解決

之后我單獨給ADC供電，不與前面的芯片公用一個電源，波動還有。

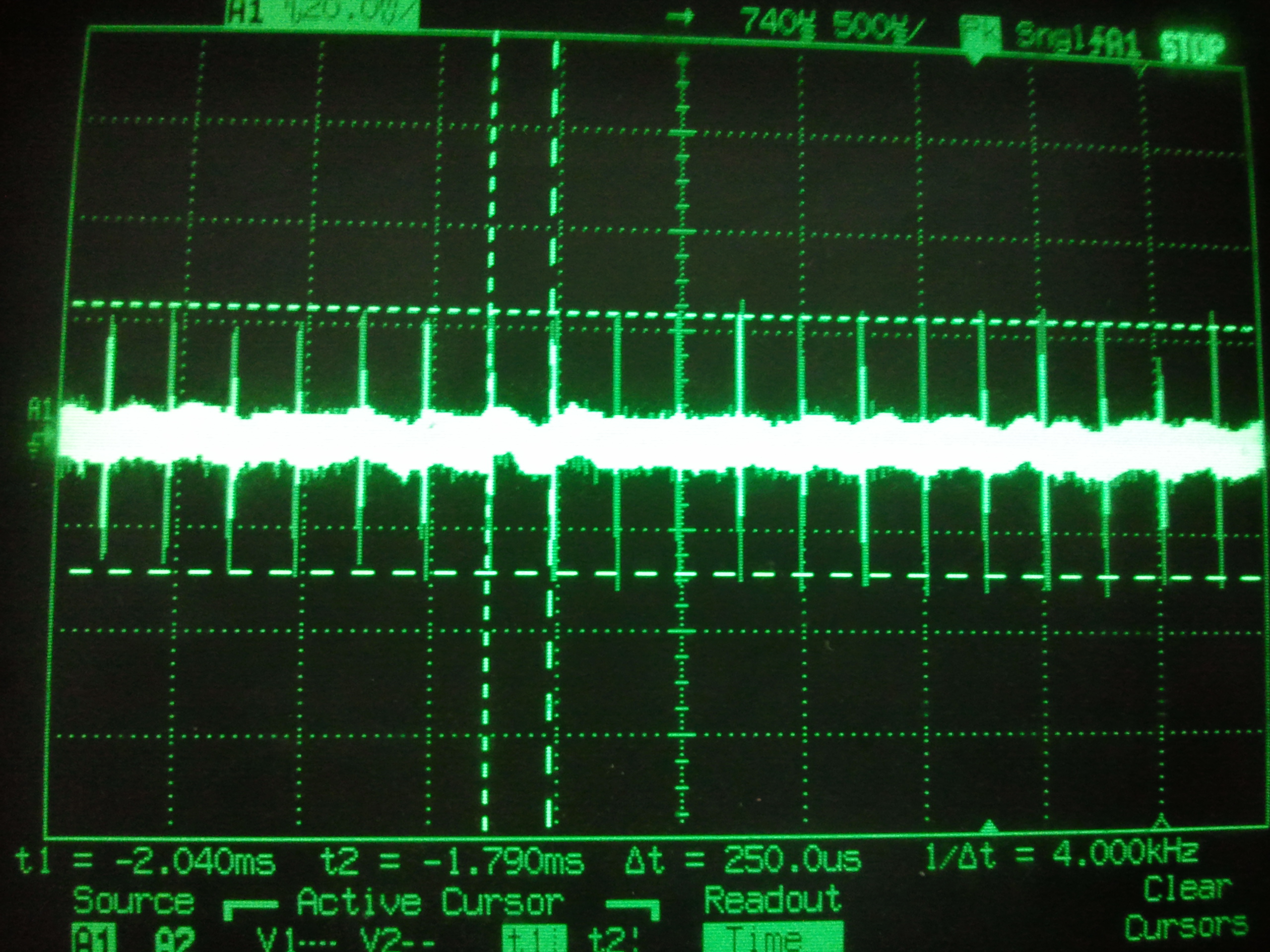

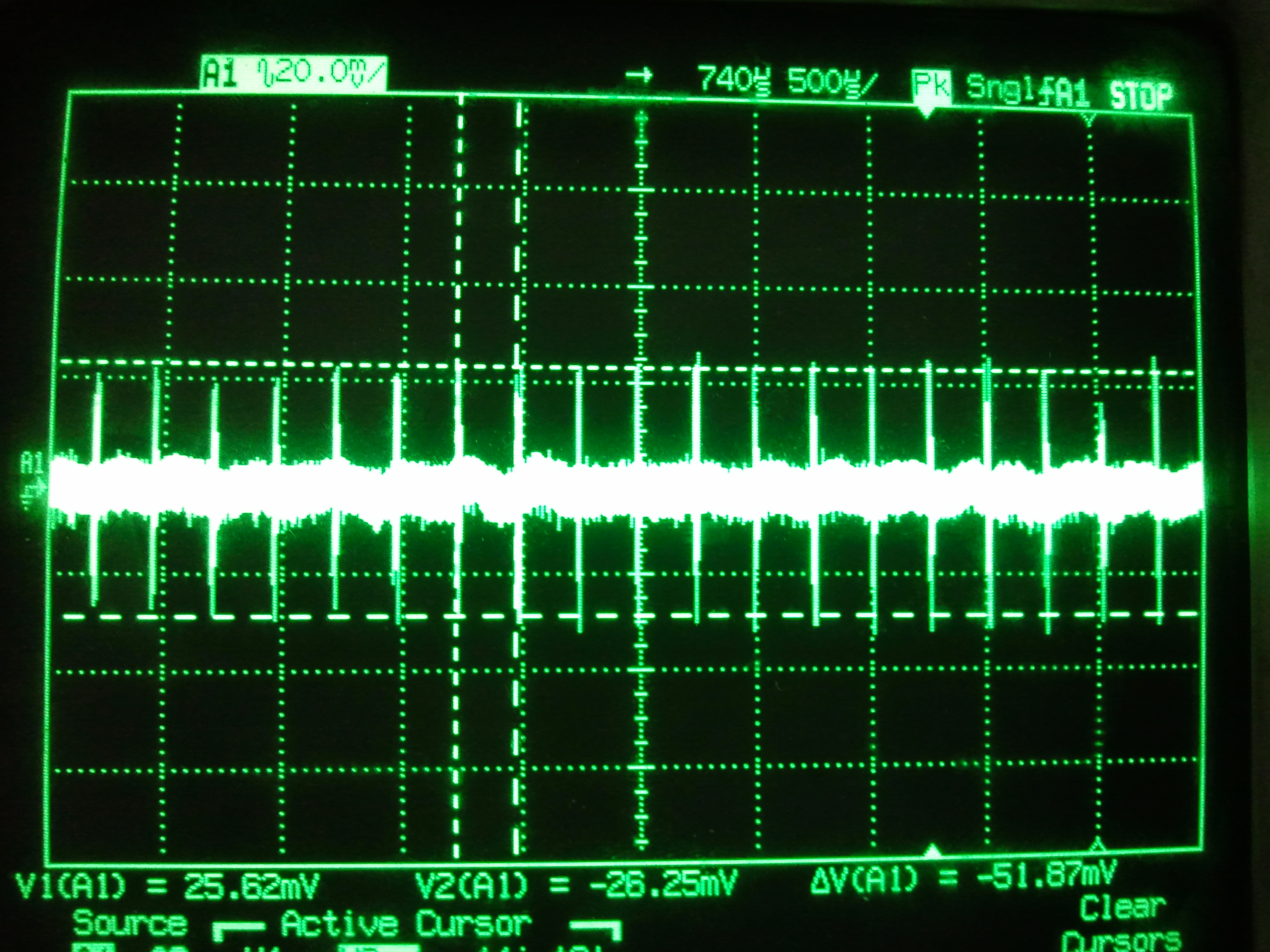

下面的是示波器交流耦合后的電源的圖，波動的周期是4K，跟采樣頻率溫和，幅值51mv

根據各位大神們的方法，我做了如下改變：1.C9換成了10uf的鉭電容。2.去掉了磁珠，換成了一個基準電源。

結果是電源的ADC的電源引腳的波動降低到了34mv，但整個系統的供電電源也有波動，地線也有波動，所有的波動（包括底線和電源線上的）都是周期性的，跟采樣頻率一樣。待會上幾張示波器采到采集信號CS下降沿瞬間電源的波動圖形和底線上的波動圖形

在這非常感謝各位的幫助

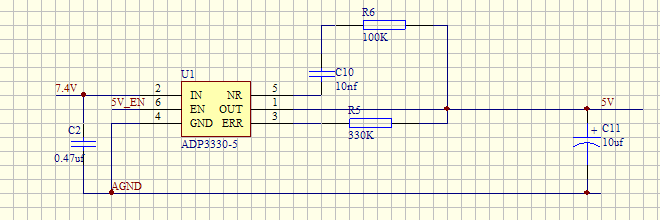

這是電源部分的圖，就一個LDO穩壓芯片，輸出5V
