單片機控制12v電路

我有個疑問，假設我現在用的單片機I/O口輸出為3.3V，另外有個運放LM358為12V供電，當IN+ > IN- 時，OUT = +12V ,我想讓單片機檢測當IN+ > IN-時，輸去一個信號，問題是這個時候OUT = +12V 為高電平，但又不可能直接連接I/O.(如果這種情況特別多，用光耦數量也太大了吧，npn三極管和mos管好像可以，但是覺得不太可靠)這時候要怎么弄，請各位大蝦給些主意。

提問者：BEONEWENHUI 地點：- 瀏覽次數：7299 提問時間：10-24 16:34

我有更好的答案

10條回答: xuanxuan19 12-04 11:15

其實就是判斷運放做比較器用時，OUT是H還是L。只是電壓12V大于3.3V不能直接相連，所以才有疑問，。后續就是單片機端口輸出去控制，比如控制12V供電的蜂鳴器響。我試試樓上的辦法:)

 評論0  贊67; uuysfwer 12-07 21:10

電阻分壓可以的

 評論0  贊58; 吔屎拉雷 12-10 01:19

電阻分壓的確是最簡單適應的。

 評論0  贊9; 60user132 12-11 19:21

。

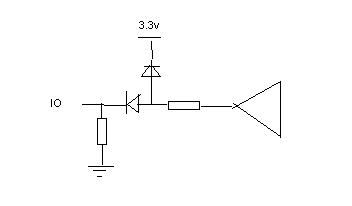

這樣做不可行，一般3.3V電源都是通過線性穩壓器得到，它對大于3.3V的電壓沒有嵌位作用.
用電阻分壓，或穩壓管吧

 評論0  贊54; rxscmsyl 12-02 08:49

用三極管倒相后與單片機相連，單片機的C極上拉到3.3V,C極同時為單片機的輸入，B極接限流電阻后連接到LM358的輸出。根據lM358輸出電壓的高低調整基極限流電阻，應該是簡潔可靠。

 評論0  贊37; sfdss 12-11 07:22

OC輸出的比較器

 評論0  贊4; diowqdnc 12-06 04:30

其實電阻風壓最簡單了，也可行的，也可以在LM358輸出端接穩壓管，和5樓的接法大同小異

 評論0  贊47; chunchristy 12-02 20:31

電阻分壓不就完了??頻率又不高何必整那么麻煩

 評論0  贊70; 小三爺要吃肉 12-10 20:20

看情況了。如果3.3V和12V電源共地，采用電阻分壓最實用；如果3.3V和12V電源不共地（兩個電源獨立），最可靠的方法就是采用光耦。

 評論0  贊41; highmagtech 12-10 15:35

三極管+LM358 ＝ LM339

 評論0  贊4
