DC-DC升壓芯片:PT1301

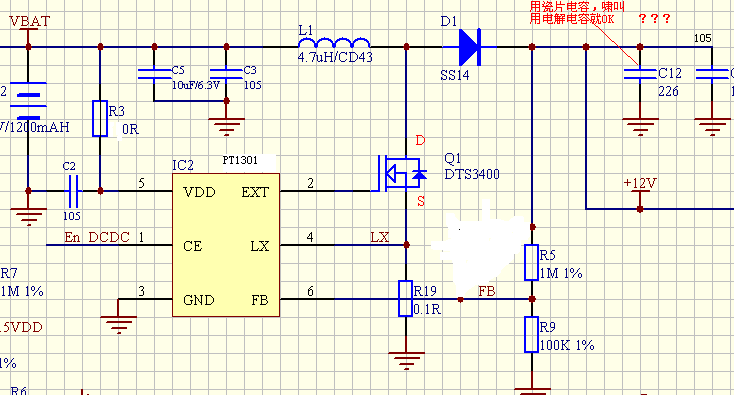

在一個3.7V升12V的電路中用到華潤矽威的PT1301,使用中遇到問題:
輸出濾波電容為22uf,帶負載時,用瓷片的會嘯叫(22u *4都會嘯叫),輸出紋波劇增,用鋁電解電容的則OK(鉭電解也不行)....為什么呢?
官方技術支持也未搞定,大家?guī)兔纯矗?br/>
提問者:ujsdfweer 地點:- 瀏覽次數:1500 提問時間:02-06 21:17
我有更好的答案
提 交
16條回答
vevrwerwr 02-11 01:44
這與瓷介電容的品質有關,另外可以試試等比例的減小取樣電阻,同時注意布板,盡量縮小采樣、濾波回路至開關電源芯片的距離。
wywrtswe 02-08 16:36
你的PCB設計存在明顯的問題。
siuhdwqiuhd 02-10 19:24
最明顯的就是,IC2和R19接地面積太小,R5R9的饋線距離太長,
可以把IC2和Q1旋轉一下,L1,D1以及R5,R9的位置挪動一下,有比較大的調整空間,
部分線還能縮短,或者加粗,
IC2第二腳那畫的是什么,焊盤嗎,沒看明白。
testd012 02-08 19:23
饋線取樣點移到濾波電容后端
隨行者011011 02-12 10:06
確實找到這么一句話:Minimize the FB node copper area and keep it far
away from noise sources.

FB反饋腳不知什么結構,要這么小心,對地接電容肯定不行,對電源輸出端接的電容也不能太大(220p就完蛋),所以沒接,用分布電容代替!

靠,另一家就沒這個問題,只是不明廠商,不敢用。
tonychow80 02-16 18:12
mytempid好像說的有道理....
w525170414 02-16 03:26
不否認布局布線的問題,感謝chunyang,偉林電源,idterminator,mytempid的解答,下次畫PCB我會注意這些問題。但有個問題還是解釋不通,不敢冒然做板:
為什么輸出濾波電容用【瓷片】和【鉭電解】就嘯叫,【鋁電解】就OK呢?
bluepink 02-13 06:43


下了個PT1301的pdf,看了一下,
按手冊,(芯片的電源VDD端取至VOUT,也就是輸出端,LZ的電路有問題哦),糾正一下,LZ的電路連接正確,是我看錯了,PT1301高壓大電流應用時VDD取至輸入端,反之取至輸出端。

第2腳是內部功率開關輸出,按手冊,高壓應用時要接到外部開關管與地之間,也就是LZ的電路所示,對此迷惑中~~~那位解釋一下,為何?

至于嘯叫,若布局改善后還是如此,猜測應該ESR的問題,不少器件都對ESR有一定要求,大多數要求低一些,但不是越低越好,過低的ESR可能導致不穩定,比如嘯叫,LZ瓷片22uf*4,會不會是這個原因呢?純屬猜測,下載的手冊沒有詳細的應用說明,LZ有的話還望分享一下
60user181 02-11 14:10


“嘯叫”應該是饋線沒處理好 -> 電源部分紋波較大,電感在低頻振動,如果電感浸漆良好的話應該不會??----> 是否正確請偉林指正

修改原因:“振蕩” 改為 “振動”
xbvwerw 02-16 18:23
5樓的別動不動就懷疑人家PCB設計無理,要不趕明你也設計一個試試?有誰希望自己布的PCB有問題?
樓主你得認清陶瓷電容和電解電容的區別,陶瓷電容ESR幾乎為0,電解電容ESR 有毫歐級別,基本公式是
R(ESR) * C = 65/10^6,了解這些就知道為什么了,因為電解電容的ESR給反饋環路增加了一個右半平面的零點,此零點補償了輸出等效LC濾波的相移,致使0db處時相位裕度增加,環路系統穩定。而當使用陶瓷電容,右半平面零點消失,此時反饋環路又沒有任何措施補償,所以造成了音頻范圍內的震蕩。
hytzll 02-09 00:14
是否發出聲音跟電容的結構有關,瓷介電容是疊層的,而電解電容是卷繞的,后者沒有發生條件。

至于14樓的說法,樓主已經貼出了PCB圖,問題是非常明顯的,而問題出在哪,我在2樓已經講的很清楚了。
白樺ZZ 02-11 02:34
樓主用示波器看看輸出的紋波參數也能說明問題。
ncxs 02-08 22:54


至于哪里問題,是豬是狗,牽出來溜溜便知。
就算發出聲音跟電容結構有關,難道紋波也跟電容結構有關?
普天之下,要那么多拓撲反饋環干嘛?一只超級大的電解電容可以讓電源工程師失業。
況且樓主也沒說明是電容出聲還是電感出聲。
wuerywds 02-08 18:45
電容的結構、材料和工藝決定了電容的參數,紋波跟電容的結構當然有關,超級電容會讓電源工程師失業的說法更是偏激,頂多是多了一條路子而已。
tinlyxian 02-07 22:58
18樓,請認真看11樓的描述。認真看,仔細看??吹窖劬Ρ┑?br/>18樓賭不賭?
你的方法不就是重新布PCB可以解決此問題嗎?
我的方法是PCB不改變,適當添加補償網絡,陶瓷電容也可以用。聲音也沒了,紋波也小了。
賭不賭?
fojewfdoewif 02-12 21:15
解決問題的方法有很多,用其它方法解決了并不代表PCB設計可以不講究,相反,開關電源是很講究PCB設計的,搞技術,應知其然亦知其所以然。
