能這樣用三極管控制24V嗎？

電腦并口輸出5V，想控制24V到外設的通、斷。
為此，把并口接到 3DG6B 的 B腳，24V接到 C 腳。E腳接外設。
結果發現并口的電壓好高，遠遠超過10V。
莫非是24V從C腳跑到B腳上來了？

提問者：珠海易勝地點：- 瀏覽次數：8396 提問時間：01-29 02:35

我有更好的答案

14條回答: HenryRain 02-02 10:43

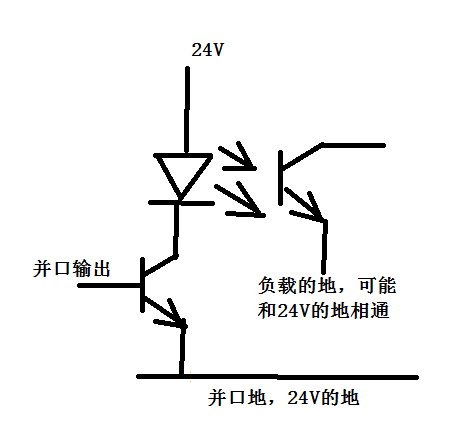

無圖無真相，上圖吧！原理圖

 評論0  贊26; vewwerwr 02-05 19:07

樓主電路錯誤，負載應該接在集電極回路，發射極要直接接地，你的電路成射隨器了。

 評論0  贊80; hu_wfllllllllf 02-02 02:16

已經改用光耦了?？蛇€是想知道為什么三極管不行。

 評論0  贊14; DreamForfuture 02-01 05:07

三極管最好用二級來做。

 評論0  贊80; ufwyefsd 01-29 17:10

3DG6，好熟悉啊，80年代用過N多。。。

 評論0  贊58; a15055113163 02-07 06:42

已經在一樓上圖了。負載里就有光耦，所以如果我也用光耦，就顯得浪費了。所以還是想用三極管。

 評論0  贊60; jingshan8366 01-29 12:14

按chunyang的意思重新實驗了，還是不行。負載是一個光耦的輸入端，移動到3DG6的C側。結果：無論并口輸出什么電平，光耦都導通。似乎三極管無法切斷。
但是，由于負載供電也是用的圖中這個24V，所以光耦里面的地可能和24V的地是聯通的。不知道是不是有關系。
又或者：前面把負載放在E側的時候，把三極管弄壞了？

 評論0  贊70; aa499962383 01-31 23:44

果然是三極管壞了！換個就好了。謝謝chunyang

 評論0  贊72; st94wo 02-05 01:32

24V太大了，要和你的單片機電源一致，如5V或3.3V。

 評論0  贊4; winnie_wuting 02-04 13:59

主要考慮BC集最大耐壓多少? ?你的情況是BC極擊穿? ?導致B極電壓很高

 評論0  贊2; haifeng11 01-29 03:47

這樣接是不對地，正確是，輸出接1K左右限流電阻， E極接地，負載一端接24v，一端接C極。

 評論0  贊69; 大寶窩窩菊科 01-31 03:12

為什么不用mos

 評論0  贊16; fojewfdoewif 02-07 18:27

用兩個三極管組合起來就能控制

 評論0  贊88; hucc 02-05 17:16

不錯，長見識

 評論0  贊16
