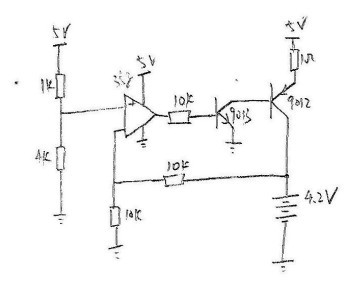

你仿真下你的原理圖看看，圖片看不清

感覺好像少了個輸入電阻，不是太清楚?。?

你輸出電壓多少呢 ？

LZ，首先，你應該知道鉛酸電池充電過程:1、預充階段：充電機啟動后首先進入預充階段，先設小電流恒流充電，目的是激活電池，對電池預熱，避免冷態對電池?fù)p害，提高電池充電可接受能力。
2、大電流階段：預充結束后進入恒流大電流充電階段。
3、恒壓階段：充電池電壓沖到設定值時，充電電流減小，繼續恒流充電，同時檢測電池電壓。
4、小電流階段：當電池電壓再次上升到設定值時，充電電流再次減小，繼續恒流充電。反復以上充電過程。
5、脈沖階段：當充電電流減小到設定值時，充電機認為電池已經充滿，停止充電。
6、浮充階段：如果是無人值守電池充電，當電池電壓下降到設定值時，充電機進入下一個充電循環。
所以，你這電池的電壓上不來的話應該是對電池的充電電流不夠吧！電流I=4.2/20*1000=0.21mA，調節一下面的那兩個10K電阻看看。
你的電路理論還是可以，但是還得加上電池的保護電路，不然對電池有嚴重的傷害。

謝謝大家的幫助，這個電路我已經搭好測試過，測試過程如下：我設定的358正端電壓為2.1V，我的電池充滿電電壓在4.2V左右，所以我想在電池4.2V的時候不給電池充電。但是我現在測試過來，當電壓較低時充電電流可達120MA左右，但是等我電池電壓慢慢上去以后電流下降的比較的厲害 ，在3.7V左右的時候只有50MA的電流這樣的話??充電充滿時間就太久了的。不知道這個電路還有哪些地方需要修改或是本身電池就是這樣的充電方式

我的比較器用的是LM358網上查了一下說這個芯片做比較器不是很好，不知道是不是也有關系

個人意見,你這個電路如果想給2格鉛酸電池,那么電源電壓已經不夠了吧.

9013集電極和9012發射極之間串個電阻，估計就正常了

樓主試試9樓的講法，把結果公布一下，我們一起學習一下。

你這個電路，電壓最高充電到4V，即同運放正輸入端基準相同。9012跟9013之間加一個電阻。
