關于三極管飽和導通電壓Vce的疑問

三極管飽和導通電壓Vce一般計算就取0.2這樣,但是我看三極管的特性曲線,可以遠低于這個電壓的,例如可以低到幾十mv,為什么幾乎沒有看到有課本或資料提到這個?難道是我理解錯了?

提問者：like謝雨地點：- 瀏覽次數：781 提問時間：10-19 16:50

我有更好的答案

13條回答: cmh16 10-21 03:15

你看看曲線上集電極電流是多少？

 評論0  贊47; 雪山封頂 10-20 03:52

這個，不同管子在不同Ic下都不同。須看具體器件特性。

 評論0  贊56; yinxuebaitou 10-21 09:49

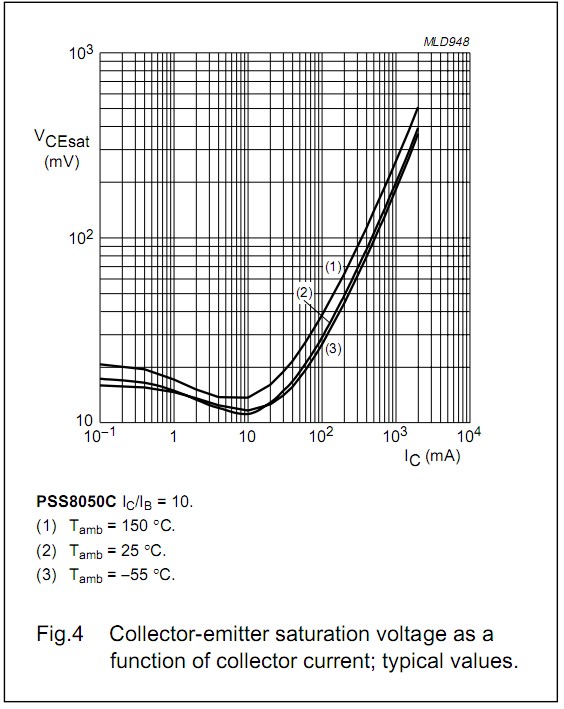

從這個圖看,Ic=1ma的時候,Vce低于20mv呢,很低的一個數值了,也就是說,在Ic=1ma的時候,Vce結的飽和電壓可以低至20mv,可以這樣理解嗎

 評論0  贊25; mosen137 10-25 15:16

沒錯，小功率三極管在電流很小時，飽和壓降非常的小。

 評論0  贊23; 60user122 10-23 14:12

注意圖中的IC/IB = 10，這個條件必須滿足。

 評論0  贊18; btywyrww 10-22 17:40

額，最近看書，同問，
看手冊
圖中的IC/IB = 10
這個貌似是測試條件吧。

我想知道書上說Vce在大約0.7v是飽和臨界點，在0.7v以下都是飽和的，為什么在設計的時候手冊上說
Vce（sat）=0.2.這是怎么來的。使用別的值，譬如0.4可以么？

 評論0  贊19; 看服務淡口味 10-28 22:29

除非0.2或0.4對電路特性影響很大，否則就不要太關心了。0.1~1V都可能被認為是飽和.

 評論0  贊46; huangdajiang 10-27 16:23

恩，謝謝，Lgz2006。只不過最近比較閑，所以才會抓這些小問題。純屬滿足自己的好奇心。
昨天晚上也拜讀了一些資料，
http://wenku.baidu.com/view/13041dea998fcc22bcd10d23.html
這個東西對我啟發很大，即使三極管工作在飽和狀態，飽和的深度也是不同的，不同的深度，在開關的時間上有所不同，如果不是高速開關一般不需注意。
希望大家繼續拍磚。
最好整理出體系。呵呵。。

 評論0  贊91; arikey 10-25 04:11

和Ic有關,??如Ic=1A時,Vce可能>1V呢.

 評論0  贊90; 60user80 10-26 02:31

管子的型號不同（針對的應用不同），差別也很大，專門的開關管可以很低，達林頓管肯定高于1V
不考慮成本，小功率開關完全可以用MOS管，壓降接近0
所以這個參數往往對大功率開關管更重要

 評論0  贊14; dang28 10-29 13:43

很正常，小的Ic電流，可以深度飽和，壓降可以到幾個mV。

 評論0  贊78; dmm156 10-20 19:12

很正常，小的Ic電流，可以深度飽和，壓降可以到幾個mV。

 評論0  贊83; 1102sc 10-29 15:21

小小的三極管，博大精深啊

 評論0  贊79
