系統簡要介紹：

plc 采用bc8000 倍福的總線控制模塊 包含3個模擬量（溫濕度）信號 輸入 這部分 采用隔離電源供電 ，主機通過rs485 與其他系統通訊。

電源：500ma 電壓24v

輸出模塊：3個開關量輸出 直接供電（這應該和隔離電源無關）

結果：10套系統中 3套 隔離電源模塊燒毀 （模塊本身是質量很好的那種），s

實際測量主機和傳感器 耗電小于100ma 怎么都不可能燒毀啊

而且在調試時 不知道為什么一開機 plc 主機燒毀了（現象：一股輕煙）

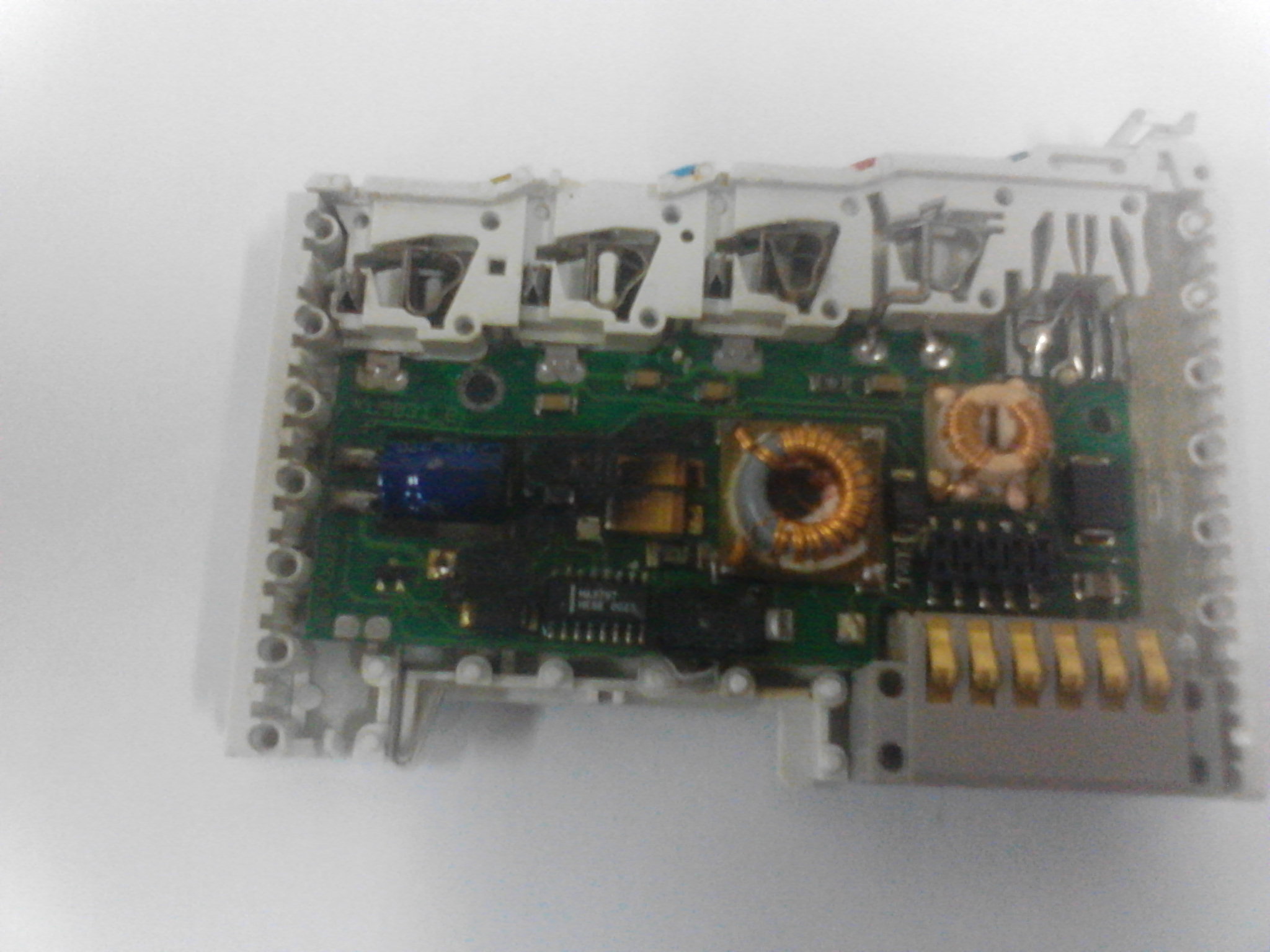

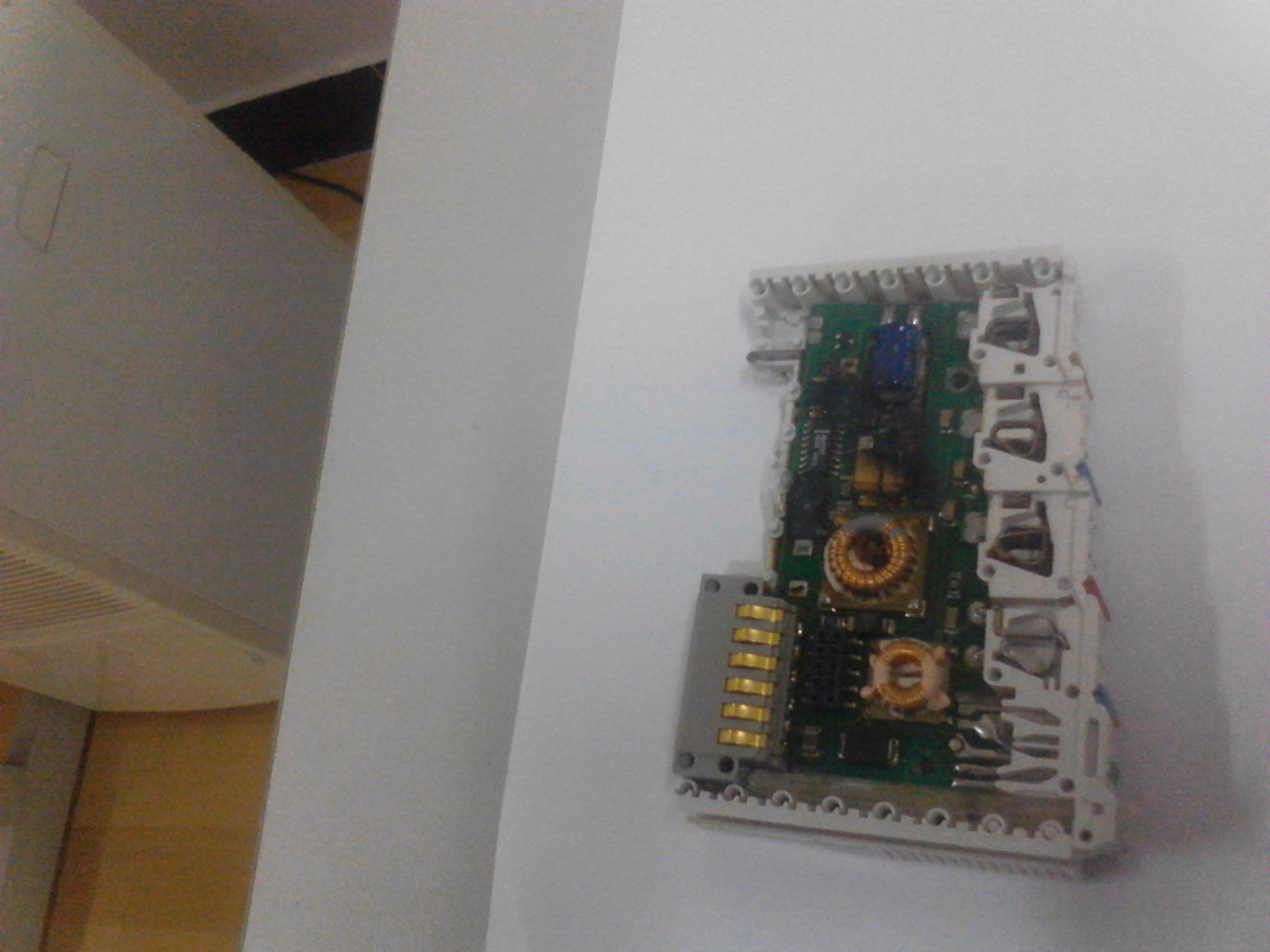

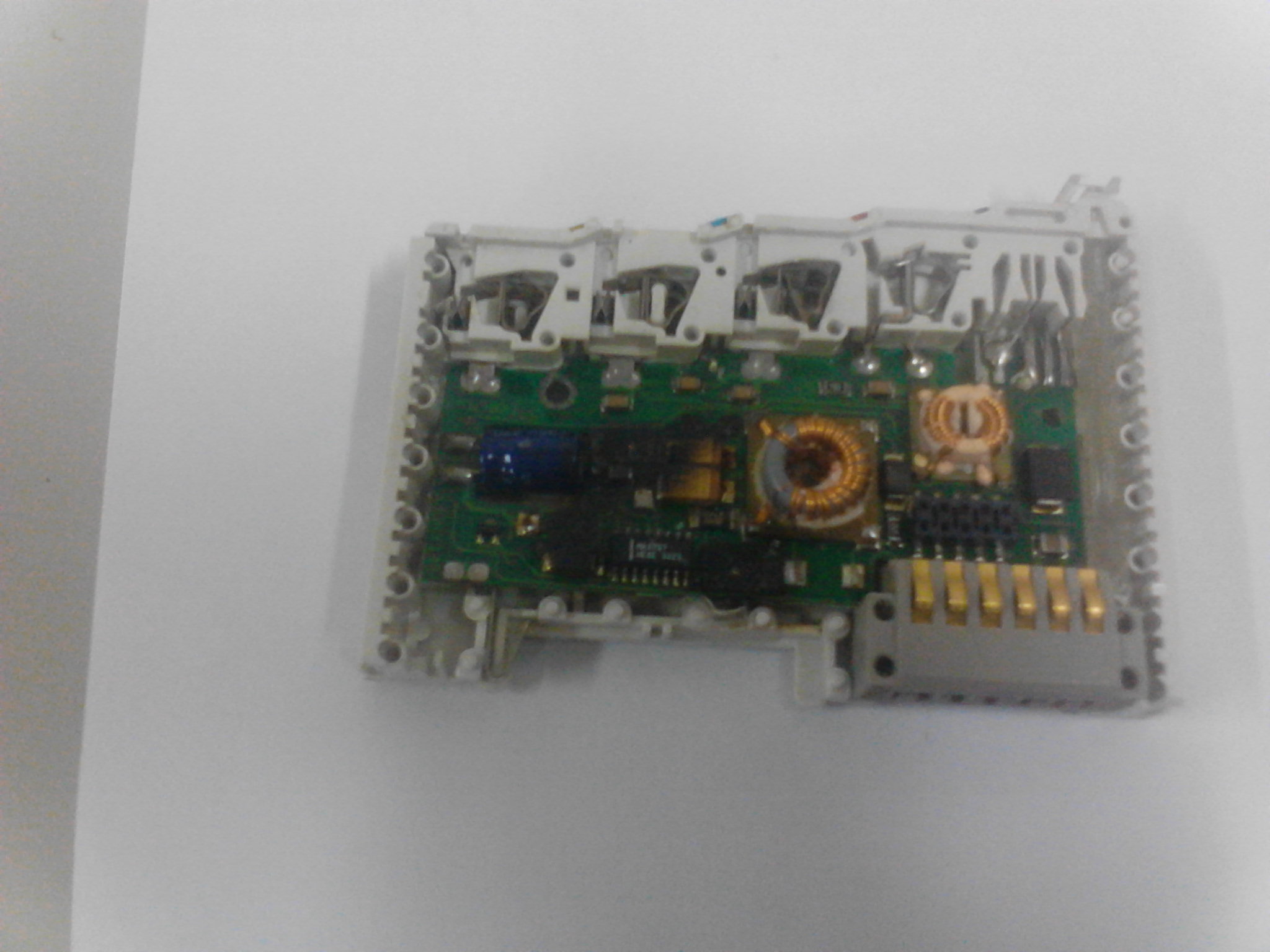

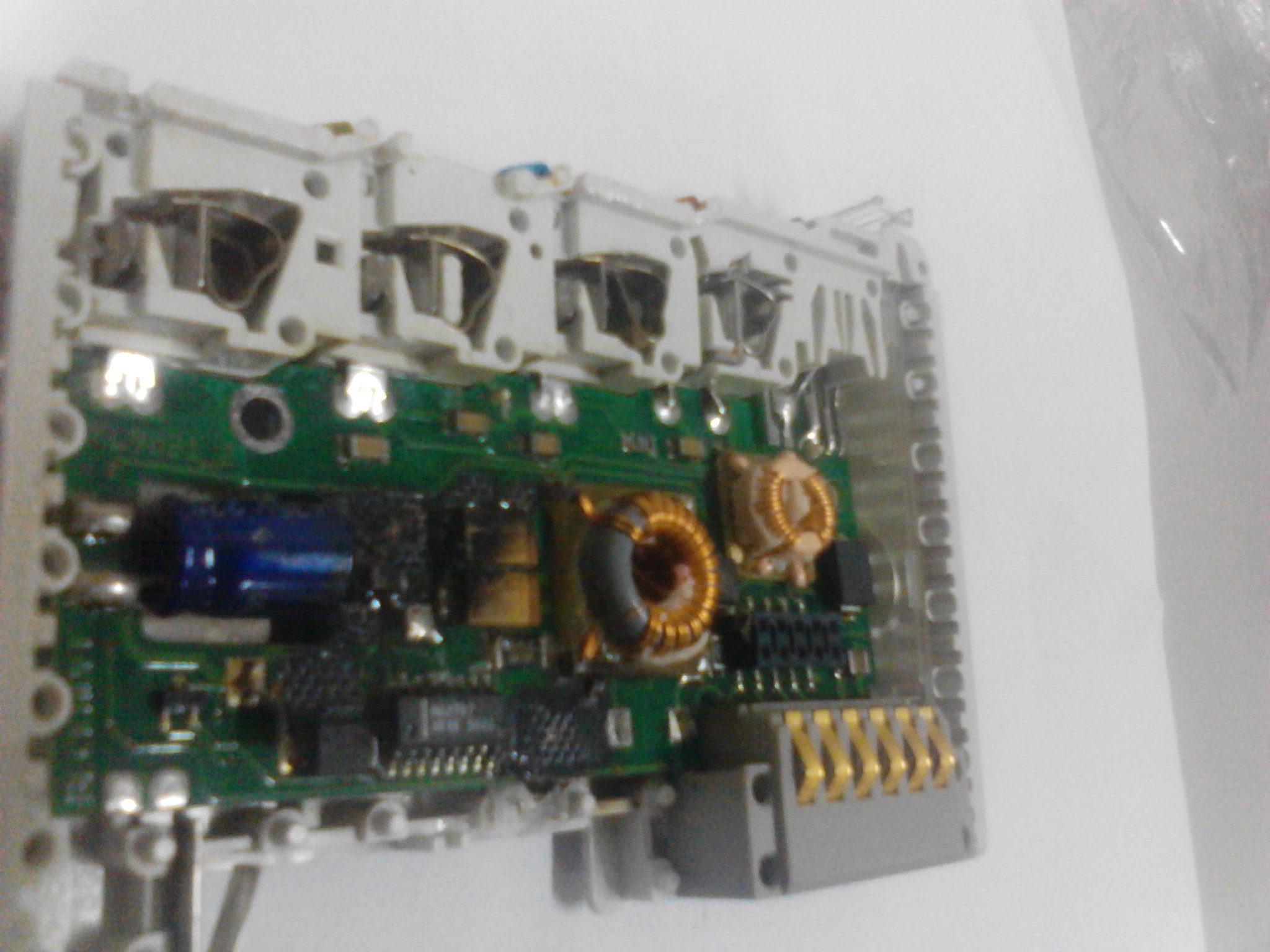

因為BC8000控制器旁邊的電源端子 已經燒得面目全非，這兩天把它分解了 主題線路還沒有理出來。但是有3個收貨：

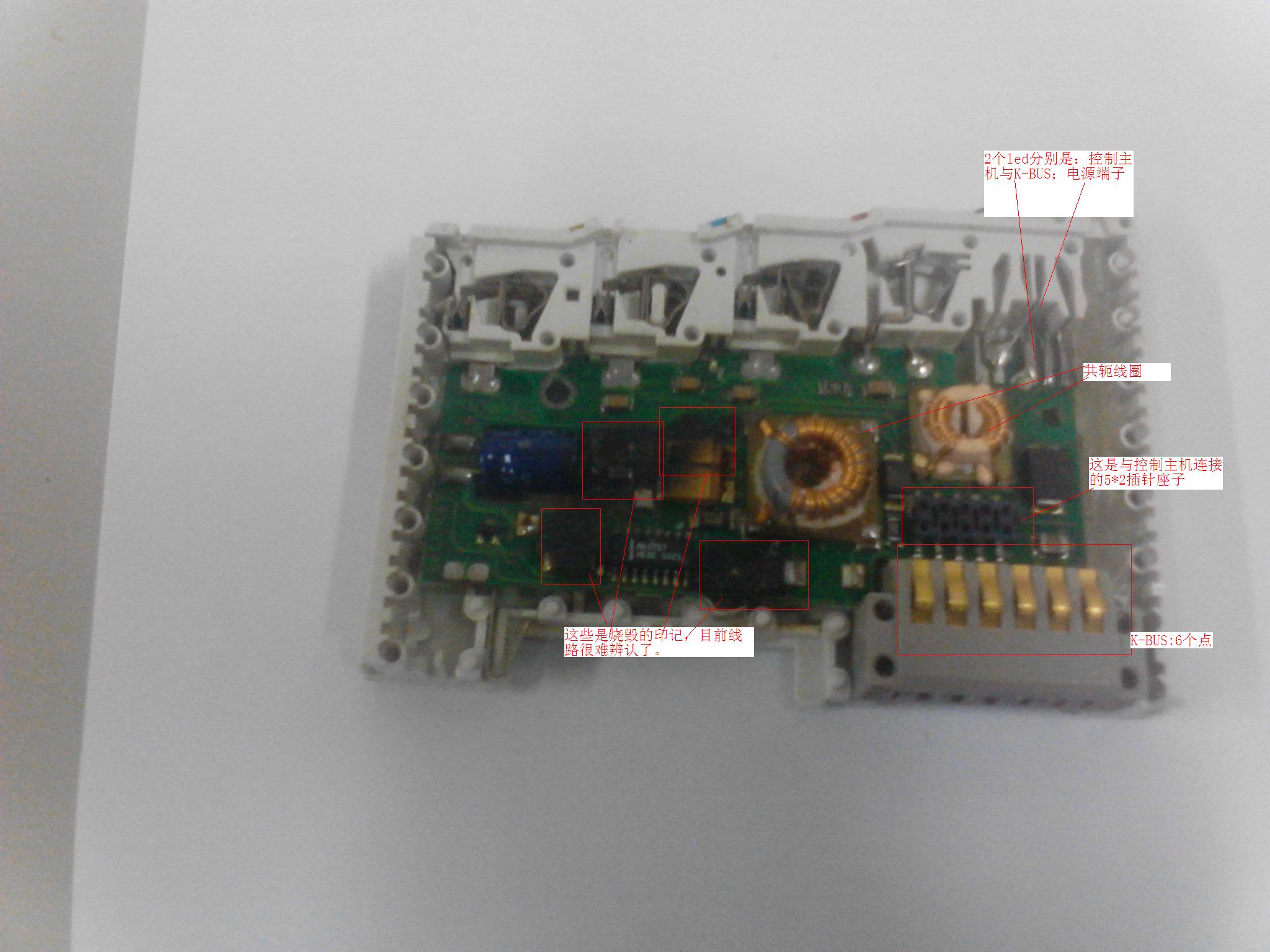

1.控制主機與電源端子內部采用5*2排 針連接 ，內部包含 K-bus信號，

2.k-bus 為每個端子的右側6個觸點

3.說明書上說：現場總線 ，k-bus，端子電源 三層點隔離  但是：控制主機的電源和3個輸入端子的電源同為隔離電源。
