485總線波形偏置電阻

首先謝謝春陽老師的回復。

我還有幾個問題，

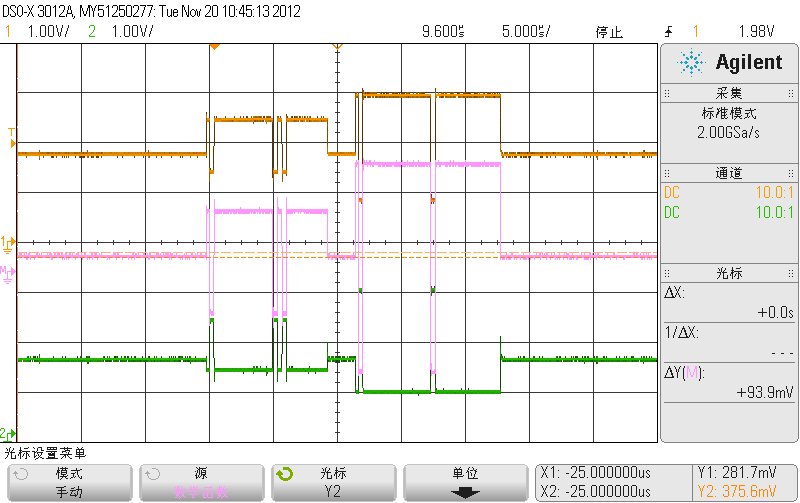

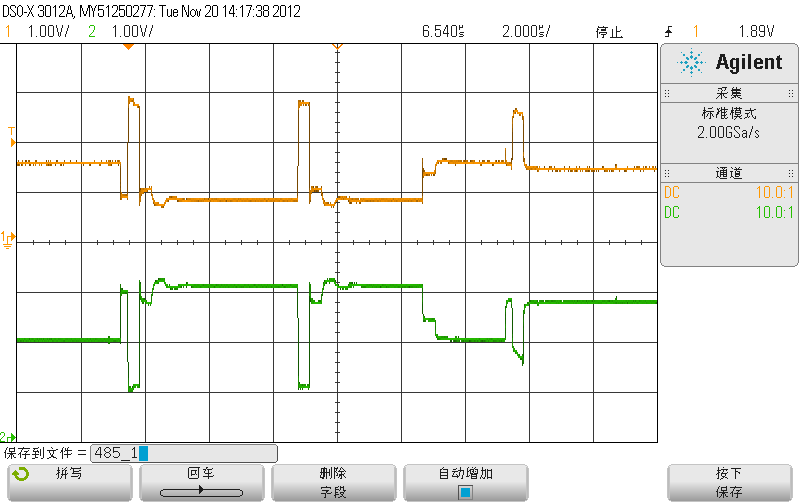

1.如下面兩副圖所示，粉色為差分信號差值，黃綠為差分信號+/-，信號上升后的波形是不是就是反射信號？

2.如上圖所示，485差分信號差值不同，高電平為發送，低電平為接收，這種波形是否正常？

3.點A對點B通信，AB兩點均采用120Ω匹配電阻，510Ω上下拉電阻，這種接法是否合適？

4.485總線通信還需要確定哪些因素？謝謝！

提問者：euagh1985 地點：- 瀏覽次數：6566 提問時間：10-14 17:25

我有更好的答案

1條回答: xooooox 03-05 12:11

跟信號的反射有關，但不僅僅如此，傳輸通路中的分布參數和干擾信號等也有影響。
常見雙絞線用120歐終端電阻，但偏置電阻不是510歐那么小，這個數值你是怎么得出的？正確的方法是根據總線空置時200mV的門限用歐姆定律計算得出。

 評論0  贊54
