理論上輸出 負3.6004V

注意是負的。

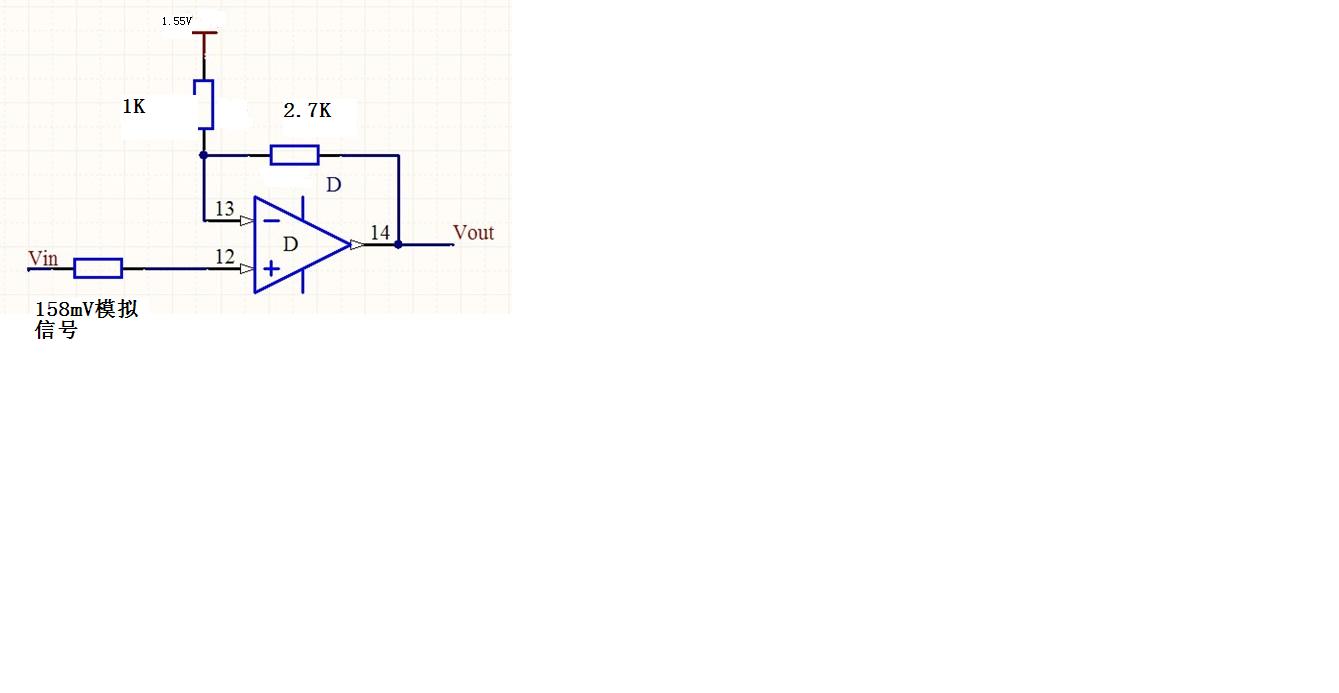

運放反相輸入端(13腳)是158mV，根據1k電阻上端1.55V和2.7k電阻右端接輸出，用電阻分壓的方法即可計算。

說的還是不大明白！用示波器測出的是400mV，都是VPP值。

按 樓上所說交流又應該怎么 算呢 ？

輸入是158mV的模擬采集信號其實是0064芯片處理后32通道信息的差分信號，差分信號分P/N ，這是其中的1路P；實際波形是接近方波但有很多類似毛刺的波形，頻率4.9KHZ.

交流信號放大3.7倍啊。

明顯的電路設計錯誤。

LZ先說下你的運放是否正負雙電源供電，然后貼出完整點的圖再說。

比如你說的“輸入是158mV的模擬采集信號”很可能是你的表述錯誤。

終于明白只有當Vin大于1.13V以上時才有正確的輸出，低于1.13V都是輸出0V附近，交流信號也是這樣
，但用示波器測出的是400mV，還是對不上。

所以，你的運放輸入端對地電壓根本就不是158mV，而是兩個正輸入端之間有158mV的信號。

答案是-3.6V.貌似LZ出題錯誤?

總之還是似懂非懂，我的示波器是一端接VIN一端接模擬地AGND測出來的數據，VIN后的電阻是0歐；
所以“所以，你的運放輸入端對地電壓根本就不是158mV，而是兩個正輸入端之間有158mV的信號。
”這個結論是怎么得出來的？
我現在就是不明白輸入是158mV，輸出怎么就是400mV；如果數據是正確的，是怎么計算的？

接一個1.5 相當于一個減法電路了啊

你是單電源供電的話??這電路就有問題了啊

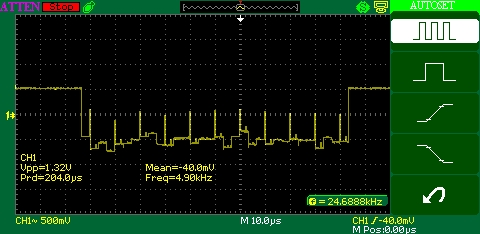

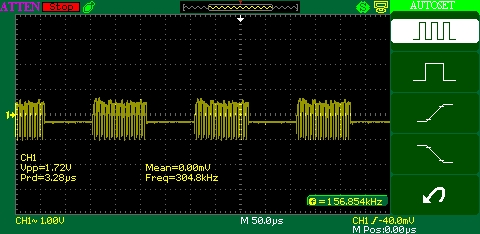

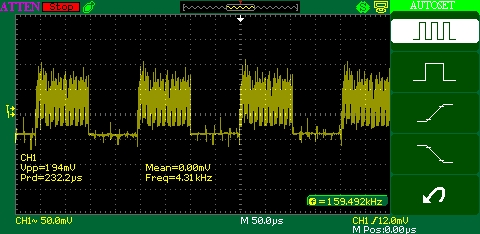

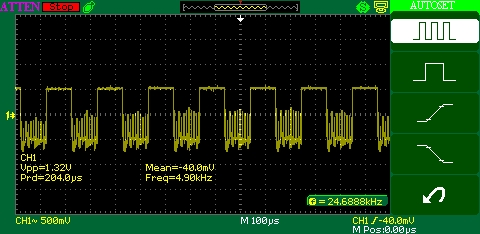

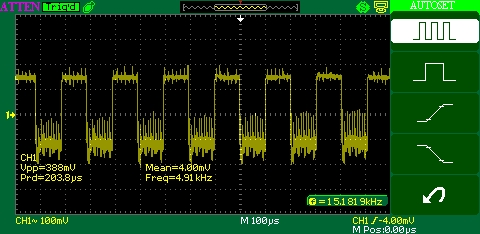

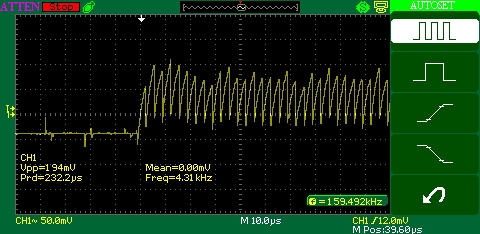

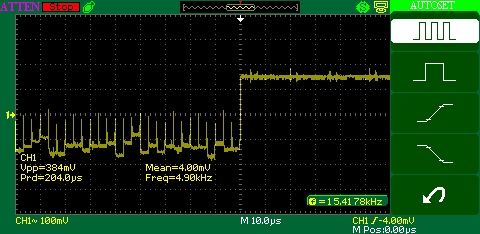

反復說過這個是剛通過認證的產品，不要懷疑他有問題；我一會把波形發出來，也許我前面表述有誤。模擬采集信號其實是0064芯片處理后32通道信息的差分信號，差分信號分P/N ，P端388MV，放大后1.32V.N端194MV，放大后1.72V.而且P/N兩路運放電路和參數是一樣的.實際波形是接近方波但有很多類似毛刺的波形（但其實是信號），頻率4.9KHZ. 這個是放大前后的所有波形，點擊圖片后有圖片描述！
