求一個脈寬變電壓的電路（轉換要線性），謝謝大俠們

一個方波，周期20MS，脈寬從0-5MS線性變化，需要電壓從0V-10V變化，要求線性，即脈寬2.5MS時，電壓為5V（中間）
備注：方波電壓幅度不變，脈寬是變化的
頂上，希望大俠們解答，急。。。。，最好有電路，，謝謝，，，，，，，

提問者：60user70 地點：- 瀏覽次數(shù)：6831 提問時間：02-20 15:05

我有更好的答案

9條回答: sfdss 02-28 08:38

周期為20MS

 評論0  贊18; ben233 02-27 21:45

你的方波幅度是否穩(wěn)定？

 評論0  贊53; oqw1 02-29 14:20

基本思路是對信號進行積分，然后用運放調理電壓至適當?shù)姆怠?

 評論0  贊72; 金利恒電子譚小姐 02-29 17:17

樓上的說的這么含蓄，像教科書一樣

 評論0  贊58; chinaruto 02-27 23:53

5樓：
“授人以魚，莫若授之以漁”，此之謂也。

 評論0  贊58; 60user16 02-29 19:36

電容電阻濾波就可以。

 評論0  贊64; JSDGS 02-20 21:45

頂上，希望大俠們解答，急。。。。，最好有電路，，謝謝，，，，，，，

 評論0  贊18; cmstock 02-23 17:46

頂，想學習一下

 評論0  贊14; hnui2002 02-20 17:19

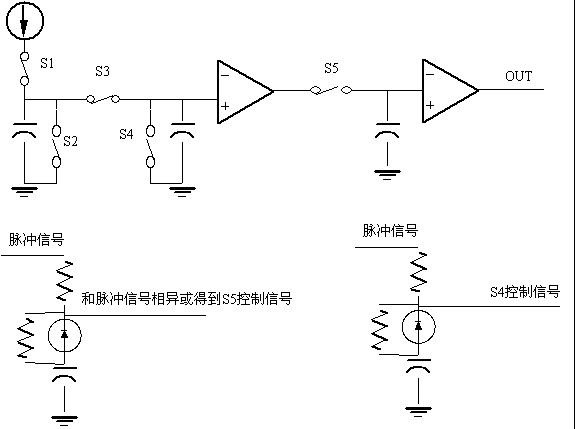

用一個恒流源，對電容充電。輸出電壓跟電容大小和充電流相關。
S1，S3和S5是高電平接通，S2和 S4高電平斷開。
脈沖高電平充時，S1和S3接通，S2,S4和S5斷開。
脈沖低電平時，S1斷開，S2接通，S3斷開，S5接通，
短暫延時后，S5斷開，然后S4接通。

S1,S2,S3直接和脈沖信號相連（脈沖電壓如不符合開關切換信號要求，需轉換）

如果需要精度高，用運放構成恒流源，精度要求不高用三極管做恒流源。同時需考慮其穩(wěn)定時間。

如果精度要求不高，成本不敏感，也可以加個單片機，先測時再DA輸出或者PWM方式輸出。

 評論0  贊20
