三極管的另一種“飽和”

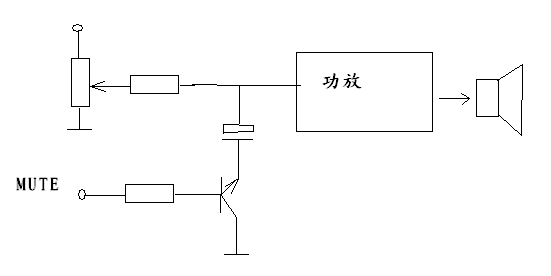

曾經在日本先峰，山水的音響電路上看到下面的靜音電路，把BJT的C、E極反接。
當初不信邪給調了過來，結果靜音效果大打折扣。:lol
提問者：康達LOODER
地點：-
瀏覽次數：5665
提問時間：08-25 21:48
我有更好的答案
- 14條回答
-
60user149
08-28 19:48
C、E反接，電流放大倍數相當小(一般不到10倍)，耐壓低(發射結耐壓)，飽和壓降非常小。
在分立元件斬波放大器上使用，目的就是利用其飽和壓降非常小的特性。
-
doublelove
08-31 11:15
嗯，學習了。不知道能否用在膽機上？抽空測試一下。
-
yokoso
09-02 12:59
這種飽和，比元教授的“乙類飽和”有用的多
-
60user103
08-27 00:01
按照排行當數丙類了
-
nvsydywer
08-27 10:59
不排這個號，丙類的等元教授另外去排
-
ndrwer
09-04 15:39
學習了。
只要細心并且愛深耕細作的人才能進入到此深度。
-
lanjie66
08-28 15:01
以前一直搞不懂為什么反接，學習下
-
recoltd
08-26 08:51
13樓：
反接時的飽和壓降與管子型號有關，與你給的基極電流有關，與集電極電流有關。往往管子還需要挑選。
一般情況，做到10mV問題不大，甚至可能更低。
-
站著幻想
08-26 16:59
motorola的模擬乘法器IC原理圖有不少“逆”電路單元，電壓“逆”放大-》縮小，獲得乘法器的輸入動態范圍。
-
WYF13760287143
08-30 07:26
。。。。。。。。。?？纯?
-
60user133
09-02 05:37
PowerAnts在“評元增民《模擬電子技術》系列04”那帖17樓所預測的“丙類飽和”出爐了。
6樓PowerAnts說“不排這個號，丙類的等元教授另外去排”，真有先見之明！
-
新科龍電子
09-04 05:43
用這種三極管反接的方法來減少飽和壓降，現在已經不如改用MOS管。MOS管導通電阻可以做得相當小，而且線性比BJT好得多。
-
60user19
09-01 15:50
這個電路的應用原理，嚴格來說不在于“飽和壓降”，而是發生飽和時的“低阻態”。
與MOS管相比，這個電路只適用于MUTE一類兩狀態切換，而不考慮線性問題。
-
vywyefswer
08-31 01:59
"這個電路的應用原理，嚴格來說不在于“飽和壓降”，而是發生飽和時的“低阻態”"
同意見解, Mute 就是短路下的低阻,沒有比 0 Ohm 的Mute 更好的.
