TL431的問題

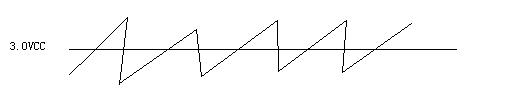

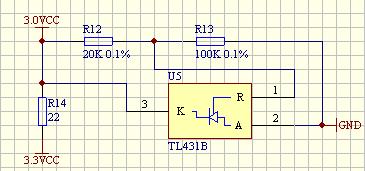

公司使用TL431做一個3.3V轉3.0V的電壓轉換電路，開始使用的是ON的料，一直沒有問題，現在新買了一批TI的料，測試發現其輸出電壓呈鋸齒狀（如圖，偏差正負150mV），根本無法使用，一開始還以為買到假貨了，于是去TI申請了5片樣片，可是結果依舊，請各位分析一下原因，我覺得TI的產品不至于這么差啊，會不會是我的設計有缺陷啊。附上原理圖。補充說明一下：3.0VCC處有0.1uf電容接地，測量1腳Vref也是一樣的鋸齒狀波形。

提問者：wang21cj 地點：- 瀏覽次數：8469 提問時間：10-06 11:14

我有更好的答案

12條回答: hytgab 10-09 17:44

搞個LDO也比你的431強很多啊，價格又便宜，滿大街都是

 評論0  贊46; cmh23 10-09 23:29

3.3V轉3.0V的LDO你給我說一個

 評論0  贊59; qa110 10-10 20:01

你要多大電流？

 評論0  贊48; keud 10-07 07:19

jjjyufan說的很有道理。用LDO更好。
LZ可以考慮MIC5205-3.0，當然還有其他型號可選。

 評論0  贊79; Ernest1 10-08 08:25

注意Vin與Vout的壓差，我看了幾塊都不滿足啊。

 評論0  贊67; Lotus_Ching 10-12 07:15

算了，跑題了，就算能找到合適的LDO我也沒機會換了。
還是研究TL431吧，各位。

 評論0  贊93; sonia87 10-06 17:58

1、3腳連個104電容看看

 評論0  贊58; fb3544 10-13 05:43

SOT23-3封裝的TL431，TI公司的管腳次序與其它公司不一樣，換TL432才行。你確認一下是不是這個問題。

 評論0  贊52; 7vyydyfwef 10-13 14:49

LZ沒有仔細看數據手冊，TL431振蕩了。
反饋電阻并聯一個電容，輸出負載的濾波電容要合適。

 評論0  贊10; nvuuweew 10-12 18:43

把3V輸出對地的電容去掉。參考LS說的，其實datasheet里的都有介紹

 評論0  贊88; wangbuhao 10-13 11:47

R12上并聯一個1000pF的電容，可能有改善

 評論0  贊63; yokoso 10-10 03:59

多謝樓上的各位，就是這個問題，電容去掉就好了。
測了一下，加1nf或者10uf的效果和不加一樣，干脆就不加了。
不是我沒看datasheet，是datasheet真心坑爹，這么重要的內容就用這么一行小字表示，剛才百度了一下，被坑的可遠遠不止我一個

 評論0  贊15
