關于光耦工作狀態的問題

各位大俠，對于光耦的工作狀態，作為開關管是工作在飽和狀態，這點是肯定的。
1、有點是不明白的地方：設定好電路的if，則ic=if*ctr，就已經確定了IC，并據此計算RL?還是IC的值應該是（Vcc-Vce）/RL，設定RL就是設定了IC？（電路中實際IC到底更接近于哪個值？）
如果兩個方法設定的ic值不一樣，比如if*ctr<（Vcc-Vce）/RL,電路會存在隱患嗎

感謝大家的支持?。?/div>

提問者：請叫我保爾地點：- 瀏覽次數：9771 提問時間：06-26 12:43

我有更好的答案

10條回答: 60user146 06-30 20:59

飽和是vce（圖中Vo）比較小的狀態，和Ic沒有直接的關系。
RL電阻的作用是提供Ic，沒有的話Ic=0.
LZ要好好看看模電

 評論0  贊19; asd009 06-29 03:53

IC的值應該是（Vcc-Vce）/RL，設定RL就是設定了IC，你所說的IC=If*CTR是Ic的最大值。

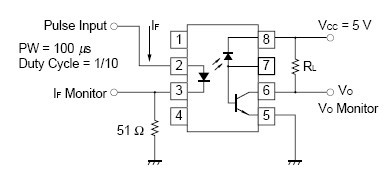

51歐姆電阻是限制發光二極管電流的。

 評論0  贊24; xiaojiazhu 06-26 18:06

回3#
我現在有個使用光耦的電路
IF=（5-1.67）/510=6.67ma
ctr范圍15%~25%，按照最小ctr計算IC=6.67*0.15=1.0ma
電路RL取值22k，根據（Vcc-Vce）/RL，計算ic=30/22k=1.36ma
我想通過提高if來解決，但是看了if跟vo的關系表后，感覺提高if，可能vo輸不出30v來。
但是電路能夠工作，不知道這樣會存在什么隱患？
急盼回復！

 評論0  贊72; 學生物的程序猿 07-06 05:02

在MAX IC的情況下，RL決定了你的signal rise time

 評論0  贊7; 南山鋁業14 06-30 16:53

"如果RL取值使IC>If*CTR，光耦會不工作的。這么理解對嗎？"
雖然計算RL取值使IcIC>If*CTR，實際上由于Vcc和RL限制了IC的值。就算是三極管飽和壓降是0，IC最大也就是Vcc/RL。
像5#你說的情況，雖然設定了1.36mA但實際上IC就是1mA，VCE并不是固定的，而是隨著RL的變化而變化的。因此電路可以工作，但是這樣的話會使輸出信號的低電平高一些，可能會有點影響。

不過我沒有用過，只是從理論上分析的，可能不全對。

 評論0  贊33; 上海四通儀表股份有限公司 07-04 16:13

之前說的不太對，在飽和導通情況下，而Ic是由Vcc，RL 跟三極管自身的特性共同決定的，計算就是通過（VCC-VCE）/RL。因而最大的Ic并不是1mA，而是你實際測量的VCE算出來的。
RL大一些，IC設定的小一些，是三極管進入飽和的程度小些，關斷時間會減小的。

 評論0  贊66; LY90186 07-03 11:40

這就相當于三極管的輸出特性曲線了，光耦工作在開關狀態時，是在飽和區，。
對于30V的輸出，是三極管截止時的輸出，if取多大并不影響。

 評論0  贊44; selina1023 07-02 13:56

夠詳細！！贊一個

 評論0  贊17; 60user38 06-27 11:54

11# 天神下凡

想了想，還是11樓說的對！
我被if限制住了，三極管的截止輸出vcc跟if的取值沒有關系。而且光耦飽和時，vce是固定的約0.3v吧

 評論0  贊87; liangye19961006 07-03 18:43

應該是根據負載電流選定IF
