繼電器的保持電流能自動減小嗎？

吸合之后，繼電器就不需要那么大電流了。如果能自動減小電流，豈不美哉？

提問者：asd010 地點：- 瀏覽次數：6222 提問時間：01-20 05:41

我有更好的答案

12條回答: testd035 01-28 12:27

單線圈也可以實現，雙電壓驅動即可。
單電壓驅動也不難，串電阻保持即可。
不用輔助觸點也可以辦到，用電容儲能即可，但帶來個缺點——操作頻率要降低：釋放后必須延時一定的時間才能吸合，否則會發生吸合失敗，影響工作可靠性。

 評論0  贊63; ally4462 01-22 03:26

串電阻的主意比較好?？墒?，如何自動把電阻加進去呢？

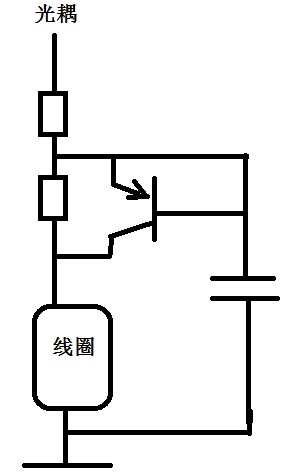

嘗試著畫了個圖。剛開始PNP導通，電路較大。C充滿后，PNP截止了。
但這樣的缺點是：
1、充電時間是毫秒級別。如果電流是150mA，要持續20mS，C豈不是得很大？
2、光耦切斷后，C會不會支撐繼電器又吸合一段時間？
3、如果剛放開就又要吸合，C還有電，會導致吸不上。
所以，得想法在光耦切斷時迅速把C放電，比如用二極管。但具體怎么加呢？

 評論0  贊28; 想再看鉆石冰塵 01-30 04:12

理解錯誤！試試就知道，元件數值要根據繼電器參數定。

 評論0  贊68; Emily1225 01-21 02:15

加電阻和電容這個方法可行，這要看你具體的設計參數了哦，電阻和電容的參數要選對，這樣就不會有問題了，我之前這樣用過，批量不會有問題的。當時是由于載波功耗大加這個電路的，能降低載波模塊的功耗。

 評論0  贊83; 60user11 01-25 00:57

那就采用磁保持式繼電器就行了， coil latch relay
動作之后，可以切斷電源，自動保持。

 評論0  贊65; cmh6 01-25 03:01

其實可以這樣：一個電容并聯一個電阻，這個再跟繼電器線圈串聯，剛上電，電容相當于短路直通，電壓全在線圈，等電容充電完成后相當于開路，只剩下電阻了，線圈電流就限制了，需要多大電流，就設置多大電阻，電容大點，大電流時間就長點

 評論0  贊54; 云淡風輕丶 01-21 03:40

我的簡單，就RC，R根據繼電器的線圈電阻匹配，C一般為100uF~220uF，

 評論0  贊40; a38001230 01-24 07:53

如果有時間一定會向樓主學習的~很好的帖子

 評論0  贊29; kasjd 01-27 13:10

看來我得搭個板子實驗一下了

 評論0  贊39; muwurwr 01-23 22:44

:lol8樓的電路是釋放后快速充電的（而不是樓主理解的放電——因?yàn)殡娙菔墙拥氐?。如果電容是?V那則是釋放時電容快速放電）。
而17樓的電路能正常工作嗎？——那個放電的三極管如何導通？

 評論0  贊8; 瑾年Invader 01-27 18:11

搜“磁保持繼電器”，發一個脈沖就可以動作，然后再也不用耗電了……直到下次動作

 評論0  贊40; 忠豐電子何先生 01-21 02:11

磁保持繼電器就可以滿足你的有求，但是有個問題要搞好，需要做停電監測和驅動儲能，監測到停電利用儲能把繼電器推回到初始化狀態。

 評論0  贊67
