一個安防方面,使用單片機測試USB口是否接入和拔出

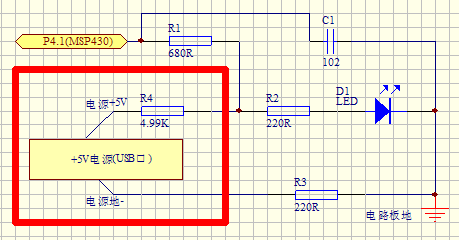

以下電路是使用MSP430F2232的一個IO口來測試外接的USB口是否插入和拔出,但是我使用這個電路實現不了這個功能,請模擬方面的高手解答下,謝謝,紅框內的+5V是從電腦USB口接入的.

提問者：crcwqeqwe 地點：- 瀏覽次數：8014 提問時間：10-26 09:40

我有更好的答案

8條回答: twerfwerw 12-25 00:48

你看下430I/O高電平閥值，你插上去R2左邊只有1.幾伏，不插也差不多。?？s小r4，加大r2

 評論0  贊81; boonlive 12-25 20:15

自己的電源是電池供的,3.3V電壓,這個電路是別人的成熟電路,我可能還沒有掌握技巧,我現在做出來可以測試到USB沒有電到上電這個過程,但是沒有辦法測試USB有電插入后拔出的過程,請各位高手指點下,謝謝.

 評論0  贊78; xj1223726587 12-26 07:15

如果電平?jīng)]問題，那就是軟件上做一些識別。先判斷電平高，再變低，就是拔出。

 評論0  贊34; sihanxie 12-23 06:50

原理是這樣,但是以什么方法判斷現在沒有什么思路.

 評論0  贊39; chm5 12-20 05:10

＋5V 串個10k 接個9013 c集上垃個10K 給你的430

 評論0  贊17; 該帶1986 12-21 05:26

先輸出低電平，然后延時(自己根據電阻、電容計算，或者測試，或者用示波器測量)，讀端口狀態，高電平，則插入，低電平則拔出。

 評論0  贊99; wuerywds 12-28 12:16

簡單的做法就是把IO設置成輸入狀態,再在一定時間判斷電平就可以,

 評論0  贊19; 深圳雅創 12-21 08:10

夠浪費的，為了測試有無插入USB，就使用一個單片機

 評論0  贊37
