關于RS485保護 PTC熱敏電阻的選擇

從網上查過來的資料顯示 RS485 保護PTC熱敏電阻一般選

MZ31系列的 mz6 mz9

WMZ12A系列

還有K250-120

用過的可以介紹下嗎？

一般常用的插件和貼片的型號是什么。

另外手頭有板子用的PTC上面標示是SC6A MEXICO 另一面X72 X030請問是什么型號。

提問者：hanyan533 地點：- 瀏覽次數：8243 提問時間：10-14 18:13

我有更好的答案

3條回答: 60user184 08-08 04:52

看一下485的電流、電壓，然后按照參數去選擇
我記得是100mA，耐壓超過5V的PTC，不知道有沒有記錯

 評論0  贊83; maishengwei 08-12 06:11

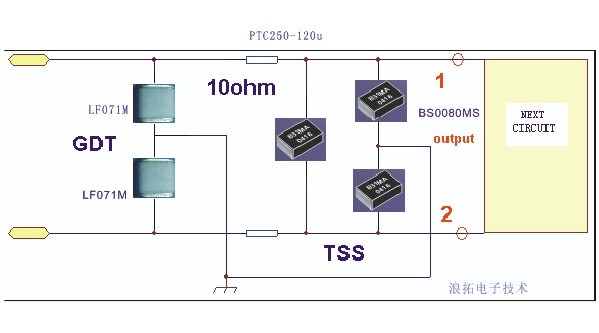

PTC熱敏電阻的阻值如果偏小，會使前端的氣體放電管放電特性得不到改善，同時也不能有限限制其后面TVS二極管的暫態電流，所以電阻的幾何尺寸應足夠大。目前根據阻值10Ω左右，選取的PTC型號為插件的：PTC250-120u, SMD封裝的為mSMD010-1812.

 評論0  贊30; evaluation 08-05 15:57

樓主的問題：PTC上面標示是SC6A MEXICO 另一面X72??X030請問是什么型號。
此型號為最大工作電壓72V，維持電流300mA的自恢復保險絲，X72-030.??
阻值有點偏小，防護等級較低的情況下是滿足電性能的。

 評論0  贊32
