請教430單片機 ADC12中VR+與外圍分壓測量電路的Vref的區別

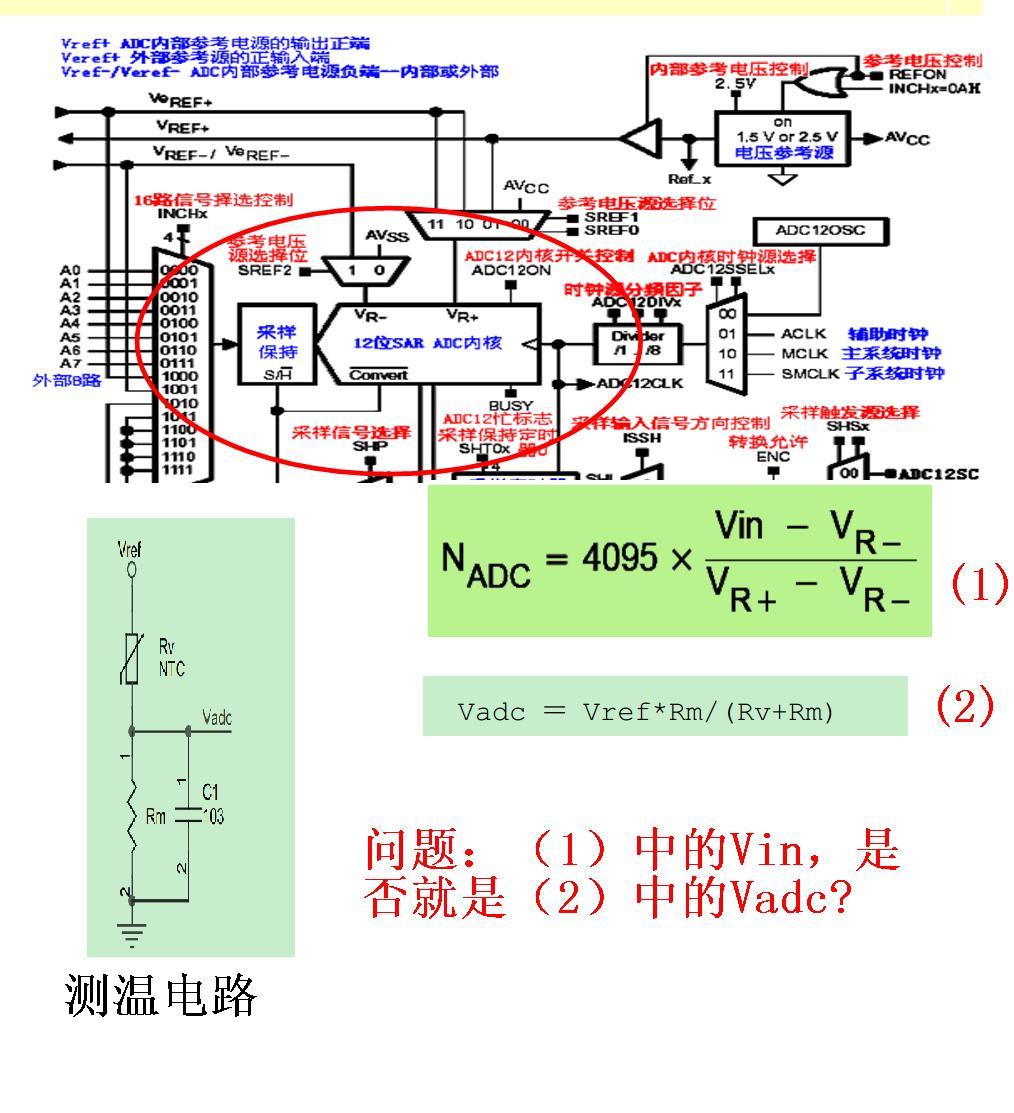

如圖，430單片機 ADC12中VR+、VR-與外圍分壓測量電路的Vref的有何區別或者關系？

是否（1）式中的Vin就是（2）式中的Vadc，可在程序中直接帶入計算即可？

提問者：后天天后地點：- 瀏覽次數：6378 提問時間：10-26 09:44

我有更好的答案

3條回答: xiaohongchen615 12-11 08:56

測電阻，最好是Vref和ADC基準共用，可避免基準電壓的溫漂。如共用VREF+~AVss

 評論0  贊13; wkg_liusha 12-10 13:15

現在是兩者的關系我沒看明白，可麻煩稍微解釋一下啊
您說的是否就是取vref與VR+相等？就是選擇VR+等于AVCC?

 評論0  贊60; wenjie26 12-12 16:29

ADC = 4095 * (Vin / Vref_adc);
=> Vin = Vref_adc * (ADC / 4095);

Vin = Vref_ntc * (Rm / (Rm+Rntc));

當Vref_adc 和 Vref_ntc共用基準源時，基準源的溫漂就不會影響測量。
所以 (VR+,VR-) 無論是選AVCC、內部基準、或是外部基準都影響不大；推薦用內部基準，不用時MCU自己就可以關斷。

如果兩邊用不同的基準，會引入不必要的誤差。

 評論0  贊99
