- 17條回答
-
xf20160629
05-09 05:42
在電纜接口處對地加TVS
-
60user53
05-08 17:31
回樓上的，我用過TVS,沒效果后才換成三極管隔離，有時候芯片燒得很燙，但別的元件卻沒事，見鬼。
-
lkjljljlj
05-08 05:53
12V怎么沒有濾波電容？
電源上加濾波，2262的功耗很小，可以先串聯電阻再電容濾波。
-
60user29
05-06 06:22

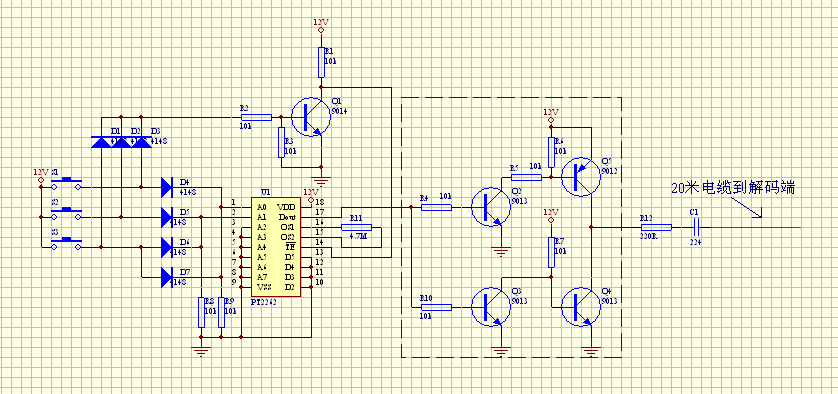

把2262電源，不要接到12v上，接到R2左端，發送控制端接地。
這樣，2262只有有按鍵時候，才上電。平時無電，就不壞了。
-
ldp1653
05-05 04:46
5樓的辦法我試試，有的一會兒就燒，有的幾年都不燒，但會燒的畢竟是少數，所以有沒有效果至少等幾個月后才知道。
-
panqw
05-05 08:04
12v怎么供電的?開關電源?電容降壓?
-
jfsdfa
05-02 09:01
12V是18V經過7812得來的。
18V電源是用工頻變壓器做的穩壓電源，性能沒問題。
-
kingnet1222
05-08 18:59
你光耦的輸出端和芯片的電源是共用的么？如果是，那沒什么隔離效果；如果不是，那很可能是12V供電造成燒芯片的
-
ze55me
05-01 19:59
經常燒2262芯片?是怎么燒的？
你可以通過一些可靠性機構來分析被燒的芯片，看看是怎么樣燒壞的，這樣的話，采取措施就比較有正對性。
僅供參考
-
highmagtech
05-05 23:00
光耦和芯片電源是共用的,我想這樣電纜上有感應電不會直接到芯片上，奇怪的是光耦從來都沒燒。
2262芯片是怎么燒的？當然是燒得很燙，不知道原因。
-
四哥201311
05-07 21:03
基于目前的描述，還是看下12V供電吧
-
asd003
05-05 16:03
建議：將 D4、D5、D6、D7 換成 2.7K（不要小于2.7K） 的電阻。
長時間（通電10分鐘）不按鍵時，PT2262 溫度高嗎？
-
龔浩洋1
05-06 15:32
我手頭上的PT2262 PTC手冊只說 是CMOS工藝，沒有各引腳的電氣特性參數。
但從IC手冊推薦的應用圖來看，Ax、Dx引腳 似乎都沒有 超過10VDC的。
當推薦應用電路 采用 12VDC為 VCC電源時，按鍵 通過 2.7K與10K 電阻進行分壓 后 再給 Dx引腳。
而 用4.5VDC（通常認為是 3節電池）為VCC時 按鍵 就沒有這個 分壓電阻了。
如果 猜想成立， 那就是PT2262的 普通引腳 DC特性不 希望超過 10VDC。
當然，按鍵 會引起 電壓的 抖動（在Dx引腳上）。
-
緣來伴一生
05-01 19:20
謝謝各位的討論，我一并回復下：
1，板子上還有其它IC,也是12V供電，沒問題，可以排除電源本身的問題。
2，長時間（通電10分鐘）不按鍵時，PT2262 溫度不高。
3， D4、D5、D6、D7 換成 2.7K（不要小于2.7K） 的電阻，沒有二極管隔離，那編碼不就亂了嗎？
-
clknsw
05-03 00:48
也有可能是按鍵引入的靜電擊穿。你的應用環境跟手持遙控器不同，遙控器是懸空的，也就是等電位的；而你的是“接地”的，最少是通過各種寄生電容接地的，電位差很大。也不排除其他浪涌途徑，可以先保守地把電源、I/O按等電位原則用ESD器件全保護起來，如果故障消除，再排除法降低成本。。
-
云淡風輕丶
05-06 18:58
從幾個地方拿的貨，不會都是假的吧？
-
lcl3977
05-08 13:23
我用2262的時候也出現了和樓主一樣的問題，我的發送編碼是通過與STC單片機的IO直接相連來改變狀態的。請問樓主的問題解決了么？
