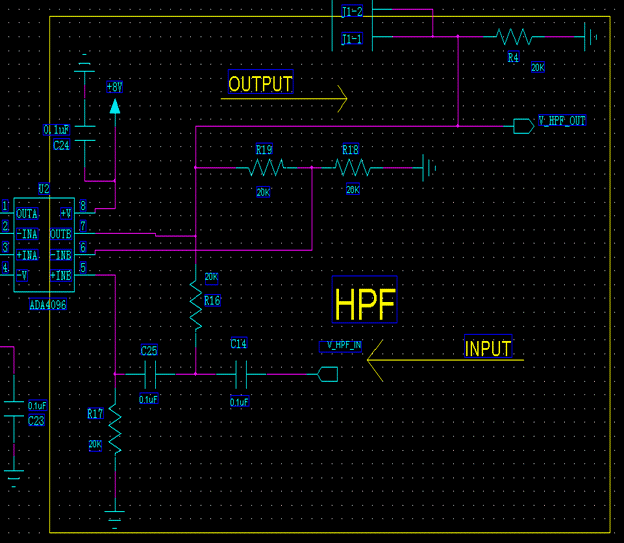

? ?? ?最近在調試一個二階高通濾波器電路，如圖中的黃色實線框內，參數都是自己計算的Fc=30Hz，增益Ka=1+R18/R19=2(R18=R19=20K)，Q = 1/(3-K) =1，其中R14=R17=R=20K，C14=C25=0.22uF，運放用的是ADA4096，單位增益帶寬550KHz，失調電壓典型值35uV,偏置電流10nA。現在的情況是，運放總是被燒壞，懷疑是運放振蕩了（我之前從未見過運放振蕩，對振蕩的理解也不是很深，慚愧）。

? ?調試現象是這樣的：
斷開HPF的前級輸入，單獨測試HPF電路。上電后，沒給輸入信號的情況下，用示波器測HPF輸出，發現有類似被電源電壓（+-8V）的削頂?shù)南也?，頻率穩定，波形穩定。然后，打算用信號源（函數發生器）給電路提供輸入，在信號源關閉輸出的情況下，只將信號源的探頭接到電路的輸入腳上（這時接地夾并未接入電路），然后片子馬上就發燙，然后就燒掉了。
已經燒掉三塊片子了，都是一樣的情況。而且同一塊片子，用來搭個放大電路都是能正常工作的，然后接成HPF電路，一上電，就是上面那種情況了。
電路沒有經過仿真，因為之前調低通濾波電路，也是直接根據公式算參數值，調試非常順利，LPF實際參數和理論值非常接近。所以HPF我是也根據之前設計LPF的方法來做的。
實在想不通了，模電沒學好，振蕩理解也不深，慚愧，振蕩真的會導致片子燒掉？如果真的是振蕩導致片子燒掉，如何解決呢？修改HPF的參數？或者換個運放？或者有其他方法？求高手們指點，感激不盡！?。。。。。。。。。。。。。。。。?！
