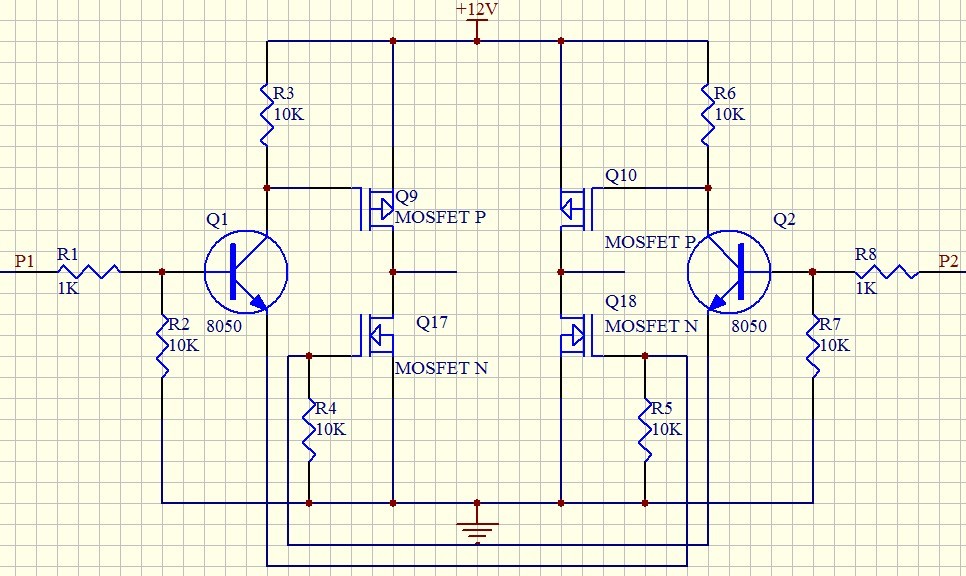

上圖，請大家分析下該電路是否有bug

如上圖，驅動電機的，電機是12V，400mA
但是使用過程中經常有燒毀的現象，但大部分板子都是好的，
P1、P2時序也對，那么什么原因會造成上下橋直通呢？是虛焊？是短路？電源變化大？
這個電路本身是不是有什么問題？
求高手分析。

提問者：hzy_jack 地點：- 瀏覽次數：5902 提問時間：12-12 06:16

我有更好的答案

16條回答: 60user41 12-16 11:15

自己頂一個，繼續等待解答

 評論0  贊88; lan23 12-13 13:43

犀利的H橋！！是不是瞬間啟動時，電機就有3A多了！

 評論0  贊76; nmcz 12-15 12:20

建議你先看看驅動波形。否則什么都是猜測

 評論0  贊19; euagh1985 12-17 04:01

又要用猜的？

 評論0  贊45; nnmnnm 12-21 11:49

是上電瞬時燒毀？還是使用過程中壞…？？？

 評論0  贊6; tutu304725938 12-22 04:43

一般都是第一次上電燒毀的比較多。
請問大家這個電路本身有沒有問題？該如何改進？

 評論0  贊90; xiaoshuhao 12-17 19:08

如6#??IO輸出錯了沒保護、那么上電時p1 、P2的狀態 及其變化就需要注意了

 評論0  贊93; S_A_Lucky 12-13 01:37

樓上，假如IO出錯了，如何加保護？

上電時候MCU的IO是弱上拉，不足以使三極管導通

 評論0  贊29; hnllyhsh 12-14 10:00

有些電路原理簡單,但做好卻是比較麻煩的.不然也不會有motor driver IC 的存在了。
TI, ST,Allego 都有相關產品。

 評論0  贊30; bin548 12-21 12:34

11#方法不錯，時序沒錯，出于成不考慮就不加與門了

不知道把MOS管換成8050三極管會不會更穩定些，因為MOS的G極虛焊也可能會導通

 評論0  贊92; hjhevildask 12-19 07:48

這么小電流建議用三極管

 評論0  贊84; deco_89 12-13 19:58

會不會是因為H橋沒有加一個死區時間引起的？
開機時或者工作中，狀態改變有可能導致上下導通

 評論0  贊60; 60user190 12-18 22:51

樓主試下Q1控制左邊兩個MOS，Q2控制右邊兩個MOS

 評論0  贊34; 雪山封頂 12-18 19:13

看看波形圖，也可能是虛焊問題，先一個個管腳檢查好了，很多板子問題都是虛焊或短路引起的

 評論0  贊94; ncvttwer 12-14 11:26

非常感謝這么多熱心的朋友提出了好的建議。
打算改為三極管試試。

 評論0  贊29; 喵abcd 12-17 11:46

樓主加幾個二極管試試

 評論0  贊77
