樓主能否上個原理圖看看？

可以簡單的用兩個IO口控制:一個輸出高有效, 一個低有效, 經幾粒電阻,一粒三極管就可以得到可接受的控制輸出.

采用負邏輯設計即低電平有效驅動即可解決上電暫態失控的問題。

三極管搭建個反相器，轉換一下就OK了，這是個常見問題。

4樓正解，改用付邏輯設計就好了

單片機3.3V??三極管C極12V，基級接單片機 E級地，用NPN上點導通， PNP上電應該還是導通啊，C（12V）與B（3.3V）壓差大于0.7？？？??正負邏輯都PNP都導通吧

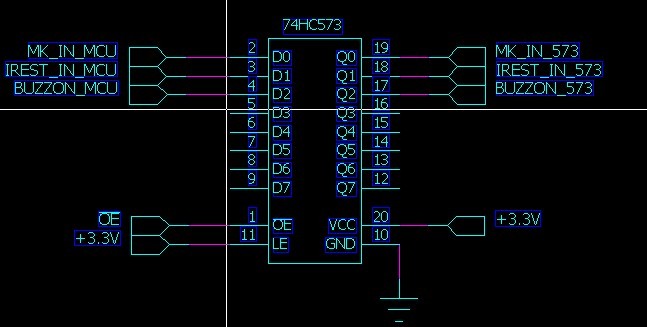

573 OE腳加到單片機腳 一上電復位高電平 輸出高阻，鎖存腳直接接高不搞知道可行否？ 只用了3組端口 ，浪費五組 不知道有沒有端口少點的類似鎖存器

1.三極管方案:

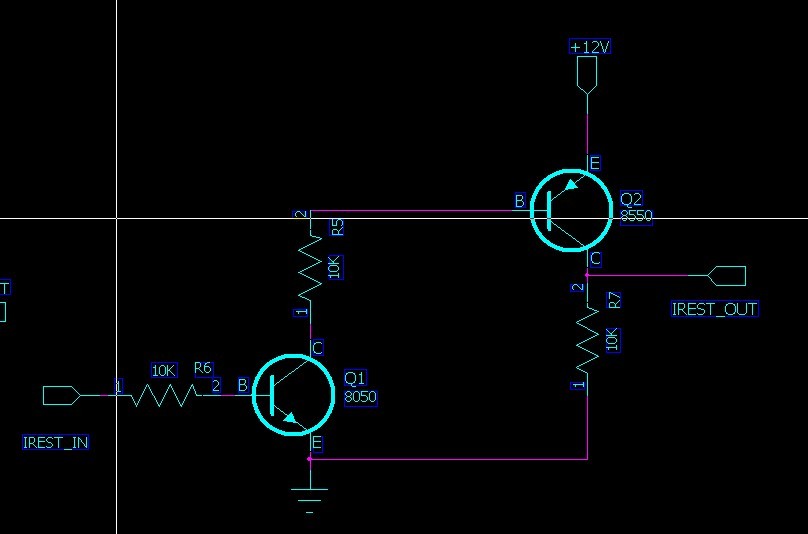

??IREST--> Q1 8050 基極, OE --> Q1 8050 E極

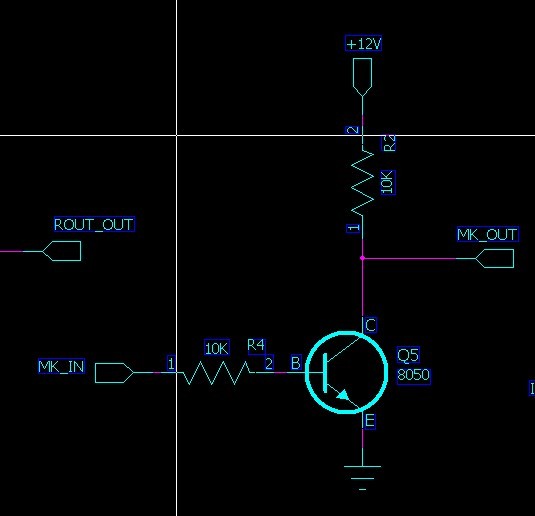

??MK --> Q5 B極, OE --> Q5 E

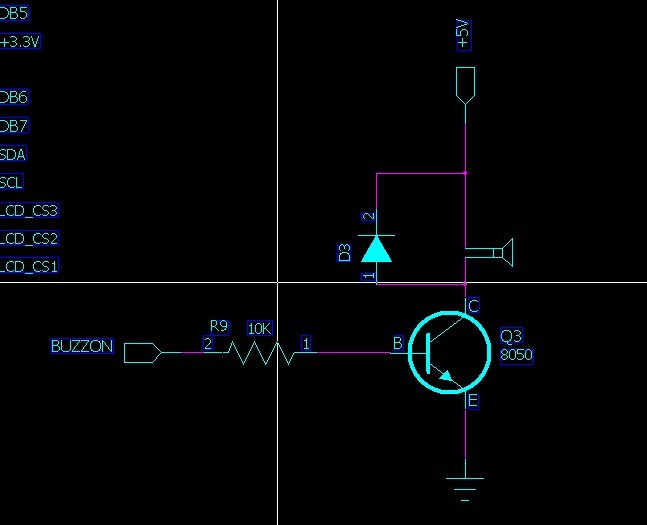

??BUZZ --> Q3 B, OE --> Q3 E, 如果OE = 0 時驅動能力足夠帶動蜂鳴器和R2 R5, 可直接驅動, 否則Q3 C經上拉 --> Qx (new 8050！) --〉蜂鳴器

??BTW：Q1，Q3，Q5 建議用9014， 9013 更合適，當然為減少原料種類， 可以只用8050。

2.74HC574 是鎖存器, 上電時也有一個不確定的狀態, OE無效時輸出為三態, 輸出需要合適的上拉或下拉電阻， 若覺得浪費，可以改用四或非門，OE為0且控制邏輯為0時輸出才為高。

3.當12V上電比3.3V早時，四或非門可能會出問題。純負邏輯也可能出這種問題。

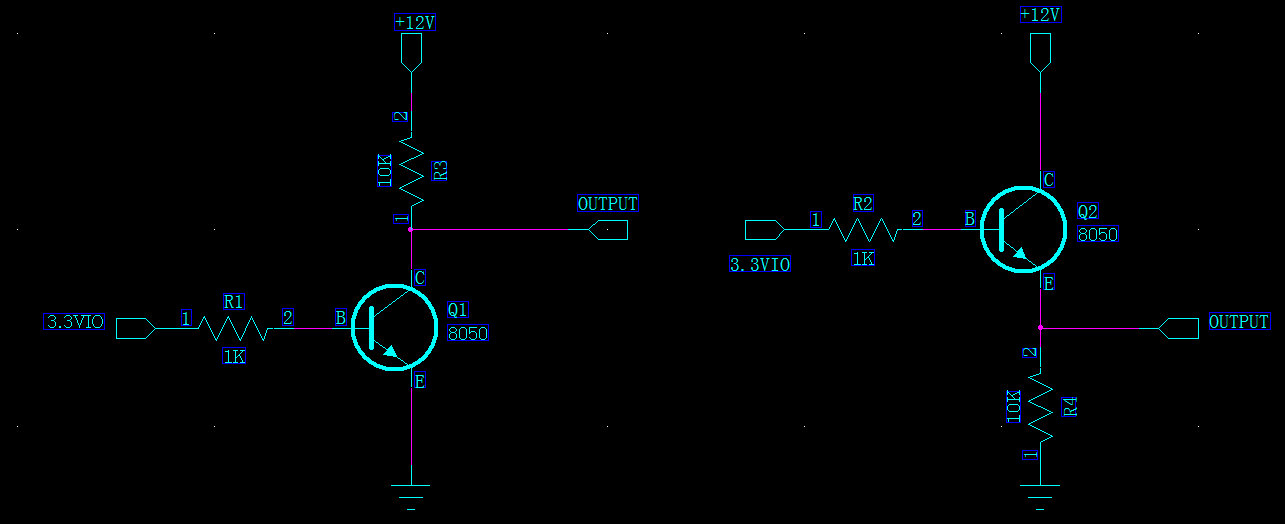

版主 你講的負邏輯是我畫右圖意思嗎？

我想單片機上電OUTPUT輸出12V，左圖由于單片機復位一上電8050導通為0，右圖一上電導通為12V，只是我IO控制反了而已？ 右圖和下圖功能應該一樣吧？我的12V輸出主要控制一些數字門電路。

第二個圖有點怪怪的

為什么不把單片機輸出到三極管之間的電阻去掉試下呢

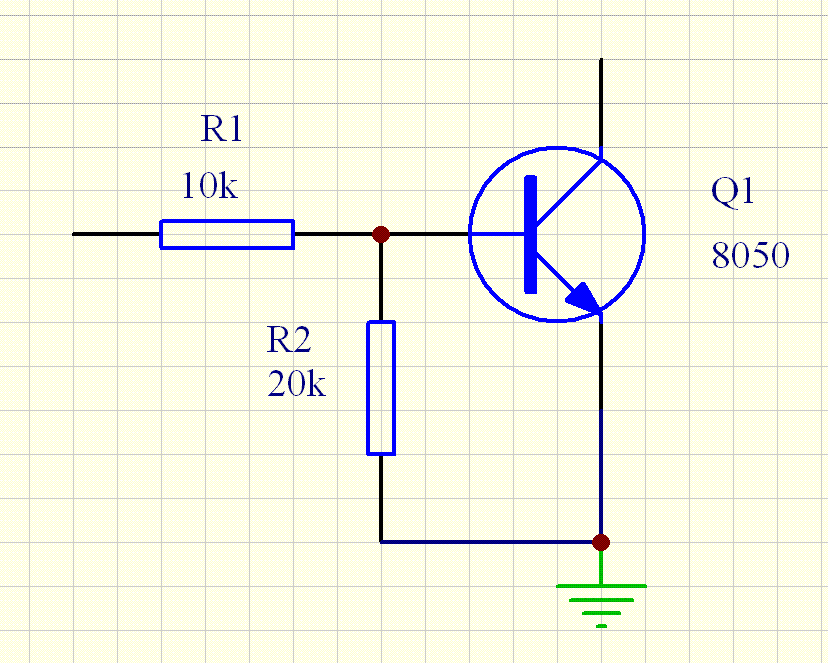

be之間并聯電阻即可。



端口初始化順序如下：
1、相應端口清零
2、設置相應端口輸出模式為push/pull
3、使能CROSSBAR

上電復位以后引腳默認為輸入狀態，

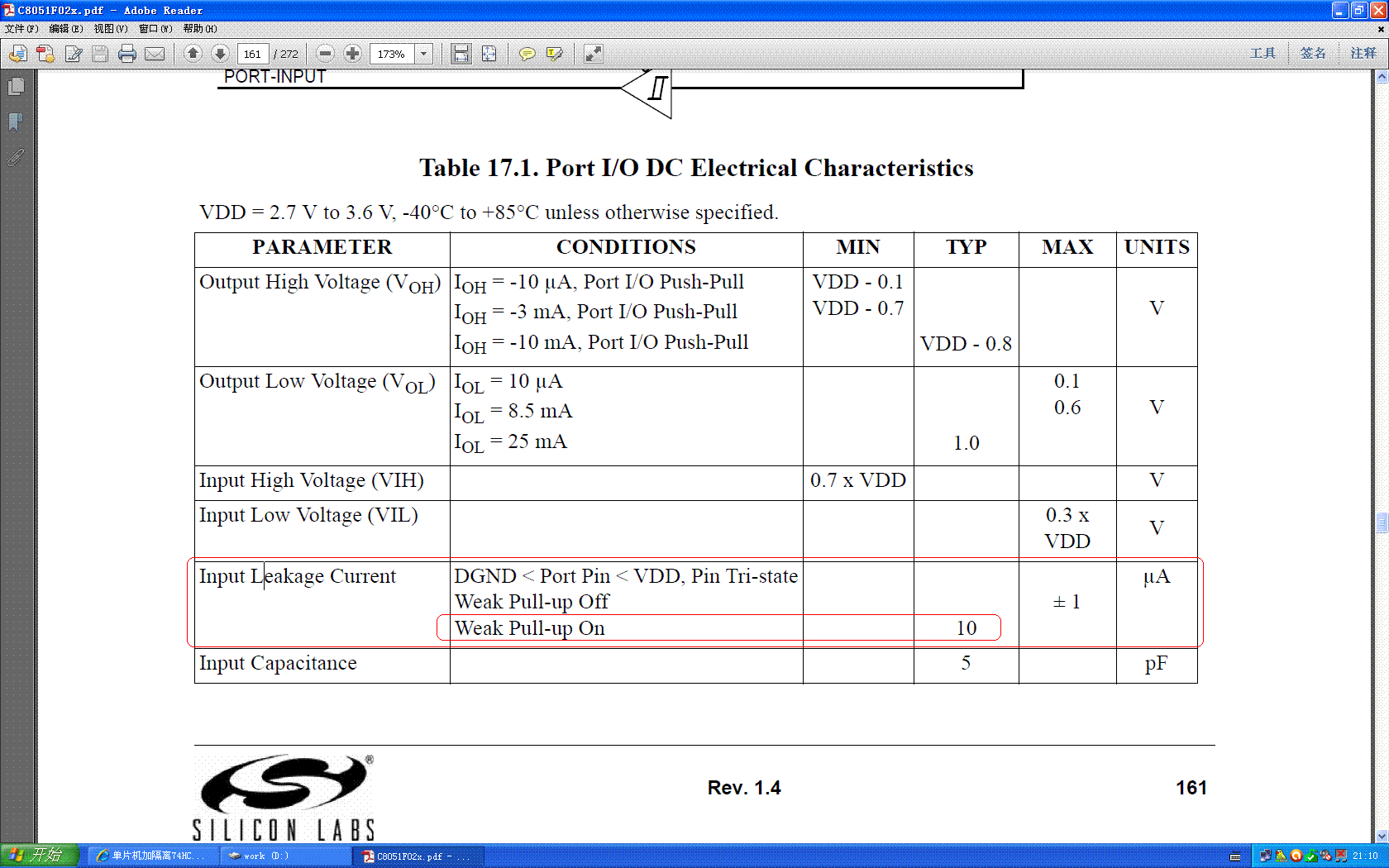

在階段1和2，leakage current=10uA，Vbe=0.2V，Q1截止。
在階段3，因?yàn)槎丝谝呀?jīng)清零，Vbe=0V。
